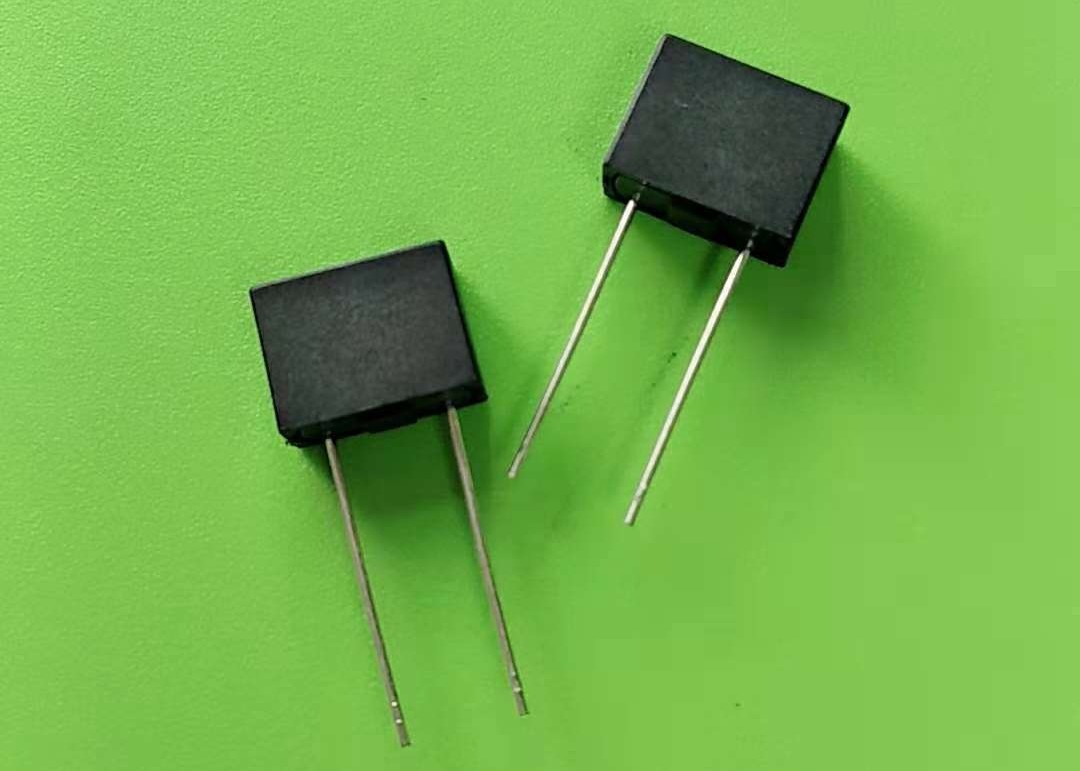

12.4x6.4x9.8mm প্লাস্টিক শেল টাইম লেগ সাবমিনায়েচার ফিউজ এসি 250V 300V টি 4A 5A LED ড্রাইভার সার্কিটের জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | Dongguan, চীন |
| মডেল নম্বার: | 96T |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1000pcs |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | টেপ, 1000 pcs / বক্স, 10000pcs / শক্ত কাগজ। ওজন: 1.1 কেজি / বক্স, 12 কেজি / শক্ত কাগজ |
| ডেলিভারি সময়: | ২ সপ্তাহ |
| পরিশোধের শর্ত: | T T |
| যোগানের ক্ষমতা: | প্রতি মাসে 1000,000,000 টুকরা |
|
বিস্তারিত তথ্য |
|||
| درجه: | Subminiature ফিউজ | আকার: | 12.4 * 6.4 * 9.8mm |
|---|---|---|---|
| পাকারাস্তা: | 7.5 মিমি | বর্তমান রেট দেওয়া হয়েছে: | 4A, 5A |
| মূল্যায়িত বিভব: | এসি 250V / 300 ভি | আদর্শ: | আইইসি 60127 |
| বিশেষভাবে তুলে ধরা: | ধীর ঘা গ্লাস ফিউজ,মিনি গ্লাস ফিউজ |
||
পণ্যের বর্ণনা
12.4x6.4x9.8mm প্লাস্টিক শেল সুপার টাইম-লেগ সাবমিনিয়েচার ফিউজ এসি 250V 300V টি 4A 5A LED ড্রাইভার সার্কিটের জন্য
বিবরণ
নিম্নলিখিত ইলেকট্রনিক পণ্য বিশেষ উল্লেখ 938 সিরিজের ফিউজ প্রয়োগ। 938 সিরিজটি অতিমাত্রায় সুরক্ষার জন্য একটি সুপার টাইম ল্যাগ টাইপ সাবমিনারেচার ফিউজ।
তার প্রধান অ্যাপ্লিকেশন শিল্প ব্যবহারের জন্য ভোক্তা ইলেকট্রনিক্স, LED ড্রাইভার, শক্তি সরবরাহ, ব্যাটারি চার্জার এবং কন্ট্রোলার জন্য হয়।
সাধারণ জ্ঞাতব্য
938 সিরিজ মুদ্রিত সার্কিট বোর্ড একটি বৃহত বিভিন্ন ব্যবহৃত জন্য সুরক্ষা প্রদান করে
সময় বিলম্ব, কম ভাঙা ক্ষমতা সঙ্গে ফিউজ প্রয়োজন যে অ্যাপ্লিকেশন। উপ-ক্ষুদ্র যন্ত্রটি হল
একটি টিন ধাতুপট্টাবৃত তামা সীসা তারের সঙ্গে একটি প্লাস্টিকের টুপি এবং বেস নির্মিত। এটা চমৎকার প্রস্তাব
মাউন্ট বৈশিষ্ট্য এবং 100% ঠান্ডা প্রতিরোধের জন্য পরীক্ষা করা হয়।
বিস্তারিত বৈশিষ্ট্য
• সময় বিলম্ব, নিম্ন ভাঙ্গন ক্ষমতা সঙ্গে Subminiature ফিউজ।
• ছোট, আয়তক্ষেত্রাকার এবং সীসাযুক্ত নকশা বোর্ডের স্থানকে কমিয়ে দেয় এবং অতিরিক্ত মাউন্ট উপাদানগুলির জন্য প্রয়োজনীয়তাকে বাদ দেয়।
• প্লাস্টিকের টুপি / কালো থার্মোপ্লাস্টিক ফিউজ শরীর।
• টিনম ধাতুপট্টাবৃত তামা গঠিত 0.6 মিমি সীসা তারের।
• প্রাথমিক ও মাধ্যমিক অ্যাপ্লিকেশনগুলিতে ক্ষতিকর ওভার-স্রোতগুলির বিরুদ্ধে সুরক্ষা।
• লিড-ফ্রি, হ্যালোজেন-ফ্রি, RoHS সঙ্গতিপূর্ণ।
• আইইসি 60127-4 অনুযায়ী পরিকল্পিত।
বৈশিষ্ট্য
সময়-বর্তমান চরিত্রগত: সময়সীমা (টি)
ব্রেকিং ক্যাপাসিটি: 200A @ 250 ভ্যাক, 100A @ 300 ভ্যাক
স্ট্যান্ডার্ড: আইইসি 60127
অনুমোদন: সিকিউসি
উপাদান: শরীর- থার্মোপ্লাস্টিক, সীসা- টিন-কলাই তামা
অপারেশন তাপমাত্রা: -55 ℃ ~ + 125 ℃
ঢালাইযোগ্যতা: 260 ℃ ≤10 সেকেন্ড (ওয়েভ-সোডারিং), 350 ℃ ≤3 সেকেন্ড (হাত ঢালাই)
Soldering শিখর: 260 ℃, 10 সেকেন্ড, / 280 ℃, 5 সেকেন্ড
সংগ্রহস্থল শর্ত: + 10 ℃ ~ + 60 ℃, গড় বার্ষিক আপেক্ষিক আর্দ্রতা ≤75%, 30 দিনের শুষ্ক সর্বাধিক মান 95%
মাত্রা (ইউনিট: মিমি)
অপারেটিং তাপমাত্রা: -55 ° C থেকে 125 ° C
জমা শর্ত:
+ 10 ℃ থেকে + 60 ℃
আপেক্ষিক আর্দ্রতা: ≤ 75% শিশির ছাড়া গড় গড়, সর্বাধিক 30 দিন 95%
বৈদ্যুতিক বিবরণ
সময় বনাম বর্তমান বৈশিষ্ট্য টেবিল - আইইসি 60127
(ধ্রুবক বর্তমান বিদ্যুত সরবরাহ সঙ্গে পরিমাপ করা)
| বর্তমান রেট | 125% | 200% | 1000% |
| 4A / 5A | > 3600 সেকেন্ড | <120 সেকেন্ড | 100msec ~ 1sec |
বৈদ্যুতিক বৈশিষ্ট্য
| বর্তমান রেট | রেট ভোল্টেজ | ভেঙ্গে ফেলার সক্ষমতা | নামমাত্র ঠান্ডা সহ্য করার ক্ষমতা (mΩ) ± 30% | ভোল্টেজ ড্রপ ম্যাক্স (MV) | ক্ষমতা অপচয় ম্যাক্স (Mw) | দ্রবণ I²t (A²s) ম্যাক্স |
| 4A | 250V / 300V | 200A @ 250V এসি 100A @ 300 ভি এসি | 18.0 | 300 | 1500 | 370 |
| 5A | 250V / 300V | 13.5 | 300 | 1500 | 750 |
নোট:
1. অনুমতিপ্রাপ্ত ক্রমাগত অপারেটিং বর্তমান ≤100% পরিবেষ্টিত তাপমাত্রা 23 ° সে (73.4 ° F)
2. I2T গণনা করার জন্য ব্যবহৃত বর্তমান মান 10In এর মান পরিসরের মধ্যে থাকা উচিত
Soldering পরামিতি
260 ± 5 ℃ .≤5 সেকেন্ড (ওয়েভ সোলারিং)
350 ℃ .≤ 3 সেকেন্ড (হাত বিক্রয়)
সোলারিং শিখর:
260 ± 5 ℃ <10 সেকেন্ড (আইইসি 60068-20)
প্যাকেজিং
রেল মধ্যে টেপ
বক্স প্রতি 1000pcs, 1.1 কেজি / বক্স
প্রতি কার্টন 10000pcs, 12kg.carton
