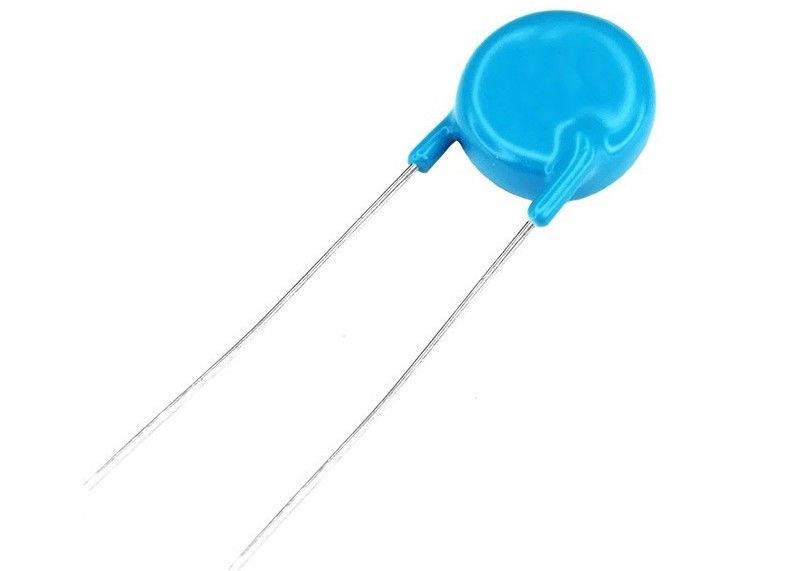

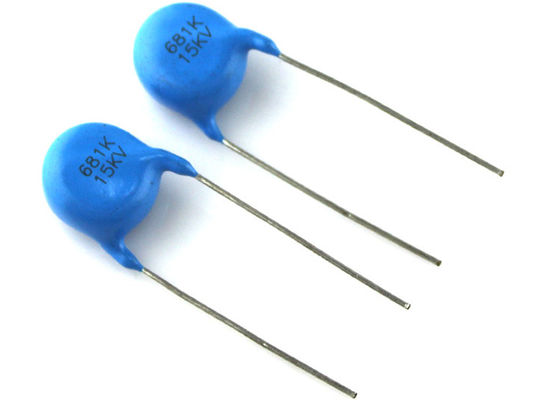

680pF 15000 ভোল্ট সিরামিক ডিস্ক ক্যাপাসিটর

মুরাটা DHR4E4C681K2BB সমতুল্য সাধারণ উদ্দেশ্য উচ্চ ভোল্টেজ সিরামিক ডিস্ক ক্যাপাসিটর 680pF 15000ভোল্ট 10%

■বৈশিষ্ট্য

1ছোট আকারের
2. চমৎকার তাপ-প্রমাণ, আর্দ্রতা-প্রমাণ এবং উচ্চ
ডিলেক্ট্রিক শক্তি ভোল্টেজ।
3. ফ্লেম-রিটার্ডেন্ট ইপোক্সি রজন দিয়ে লেপযুক্ত।

4.20 কিলোভোল্ট নামমাত্র ভোল্টেজ অনুরোধের ভিত্তিতে উপলব্ধ
• কম ক্ষতি
• ছোট আকারের উচ্চ ক্ষমতা
• উচ্চ স্থিতিশীলতা
• রেডিয়াল কন্ডিশন
• সিরামিক সিঙ্গল-লেয়ার ক্যাপাসিটার

■অ্যাপ্লিকেশন

1. রঙিন টিভি ডাবলার এবং ট্রিপলার
2. উচ্চ ভোল্টেজ ডিসি পাওয়ার সাপ্লাই (পিপিসি, এক্স-রে
যন্ত্রপাতি, বায়ু পরিষ্কারকারী, লেজার ইত্যাদি)
3. ডিসপ্লে জন্য ফোকাস সার্কিট মধ্যে tuning ক্যাপাসিটার

• টিভি এবং মনিটর • এসএমপিএস • ডিসি এবং পালস উচ্চ ভোল্টেজ • এক্স-রে সরঞ্জাম

ডিজাইন

ক্যাপাসিটরগুলি একটি সিরামিক ডিস্কের সমন্বয়ে গঠিত যার উভয় পক্ষই সিলভার-প্লেটেড। সংযোগের ক্যাবলগুলি 0.032 " (0.81 মিমি) ব্যাসার্ধের টিনযুক্ত তামার তৈরি।ক্যাপাসিটরগুলিকে সোজা কন্ডিশন দিয়ে সরবরাহ করা যেতে পারে যার সীসা দূরত্ব 0.375" (9.5 মিমি), 0.500" (12.7 মিমি) বা 0.750" (19.2 মিমি) লেপটি ¢UL 94 V-0 ¢ অনুসারে অগ্নি retardant epoxy রজন থেকে তৈরি করা হয়।

■উদাহরণ

■ক্যাপ্টেন-টেম্পার।

সিরিজ অনুযায়ী আবেদন

• DE1: সুরক্ষা মানদণ্ড প্রত্যয়িত পণ্য
• ডিই২ঃ নিরাপত্তা মানদণ্ড দ্বারা প্রত্যয়িত পণ্য
• DE6: নিরাপত্তা মানক প্রত্যয়িত পণ্য, মোটরগাড়ি
• DEA: সাধারণ ব্যবহারের পণ্য
• DEB: সাধারণ ব্যবহারের পণ্য
• DEC: সাধারণ ব্যবহারের পণ্য
• ডিইএফঃ এলসিডি ব্যাকলাইট ইনভার্টার
• DEH: সাধারণ ব্যবহারের পণ্য
• ডিইজে: জাপানের নিরাপত্তা আইন মেনে চলছে
• ডিইএসঃ সাধারণ ব্যবহারের পণ্য

সিরিজ অনুযায়ী বৈশিষ্ট্য

• DE1: IEC60384-14 ক্লাস X1/Y1
• DE2: IEC60384-14 ক্লাস X1/Y2
• DE6: IEC60384-14 ক্লাস X1/Y2 অটোমোবাইলের জন্য
• DEA: উচ্চ তাপমাত্রা গ্যারান্টিযুক্ত নিম্ন ক্ষতির প্রকার (তাপমাত্রা ক্ষতিপূরণের জন্য নিম্ন তাপ উত্পাদন প্রকার)
• ডিইবিঃ হাই ডায়েলেক্ট্রিক কনস্ট্যান্ট লিড টাইপ
• DEC: নামমাত্র ভোল্টেজ DC6.3kV
• DEF: এলসিডি ব্যাকলাইট ইনভার্টার এর ব্যালস্ট ক্যাপাসিটরের জন্য
• DEH: উচ্চ তাপমাত্রা গ্যারান্টি কম ক্ষতির প্রকার
• ডিইজেঃ জাপানের বৈদ্যুতিক যন্ত্রপাতি ও উপাদান নিরাপত্তা আইন অনুযায়ী
• DES: উচ্চ তাপমাত্রা গ্যারান্টিযুক্ত নিম্ন ক্ষতির প্রকার (নিম্ন তাপ উত্পাদন)

মুরাটার ডিই সিরিজ উচ্চ ভোল্টেজ এবং সুরক্ষা মানক প্রত্যয়িত সিরামিক ক্যাপাসিটার উভয়ই সরবরাহ করে। ডিই সিরিজটিতে এসি লাইন ফিল্টার সহ নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য বিস্তৃত ফর্ম ফ্যাক্টর রয়েছে,স্যুইচিং পাওয়ার সাপ্লাইতে প্রাথমিক-দ্বিতীয় সংযোগ, উচ্চ-ফ্রিকোয়েন্সি পলস সার্কিট, অনুভূমিক রেজোনেন্স সার্কিট, এবং পাওয়ার সাপ্লাইগুলির জন্য ডিসকপলিং সার্কিট।

এখন পাওয়া যাচ্ছে! মুরাটা নিম্ন প্রোফাইল পাওয়ার সাপ্লাইগুলির জন্য IEC 60384-14*1Y1*2 শ্রেণীর নিরাপত্তা সার্টিফাইড সারামিক ক্যাপাসিটর চালু করেছে।এই ক্যাপাসিটারগুলি সমস্ত এসি-ডিসি সুইচিং পাওয়ার সাপ্লাইগুলির জন্য আদর্শ যেখানে কমপ্যাক্ট এভি সরঞ্জামগুলির জন্য একটি নিম্ন প্রোফাইলের সন্ধান করা হয়, LED আলো, অথবা 1U*3 র্যাক-মাউন্ট করা সরঞ্জাম।

■!সতর্কতা (রেটিং)

যখন এসি-রেটড ক্যাপাসিটরগুলি এসি বা রিপল বর্তমান সার্কিটগুলিতে ব্যবহার করা হবে, তখন প্রয়োগ করা ভোল্টেজের Vp-p মান বা নামমাত্র ভোল্টেজ পরিসরের মধ্যে ডিসি পক্ষপাতযুক্ত Vo-p বজায় রাখা নিশ্চিত করুন।যখন ভোল্টেজ সার্কিট প্রয়োগ করা হয়, শুরু বা থামার কারণে একটি ট্রানজিট সময়ের জন্য অনিয়মিত ভোল্টেজ উত্পন্ন হতে পারে।এই অনিয়মিত ভোল্টেজ অন্তর্ভুক্ত যে একটি নামমাত্র ভোল্টেজ পরিসীমা সঙ্গে একটি ক্যাপাসিটার ব্যবহার নিশ্চিত করুন

2অপারেটিং তাপমাত্রা এবং স্ব-উত্পাদিত তাপ

একটি ক্যাপাসিটরের পৃষ্ঠ তাপমাত্রা তার নামমাত্র অপারেটিং তাপমাত্রা পরিসীমা উপরের সীমা নীচে রাখুন। ক্যাপাসিটর নিজেই উত্পাদিত তাপ বিবেচনা করতে ভুলবেন না।যখন ক্যাপাসিটর একটি উচ্চ ফ্রিকোয়েন্সি বর্তমান ব্যবহার করা হয়, ইমপ্লাস বর্তমান বা অনুরূপ বর্তমান, এটি dielectric ক্ষতির কারণে স্ব-উত্পাদিত তাপ হতে পারে।প্রয়োগ করা ভোল্টেজ লোড এমন হওয়া উচিত যে ক্যাপাসিটরের স্ব-উত্পাদিত তাপটি 25 ডিগ্রি সেলসিয়াসের বায়ুমণ্ডলীয় তাপমাত্রায় 10 ডিগ্রি সেলসিয়াসের মধ্যে থাকে. পরিমাপের সময়, এমন একটি থার্মোকপল ব্যবহার করুন যার তাপীয় ক্ষমতা-K ০.১ মিমি যেখানে কনডেন্সটরটি অন্যান্য উপাদান বা আশেপাশের পরিবেশে ওঠানামা দ্বারা প্রভাবিত হয় না।অত্যধিক তাপ ক্যাপাসিটরের বৈশিষ্ট্য এবং নির্ভরযোগ্যতার অবনতি হতে পারে. (কখনো শীতল ভ্যান চালু থাকলে পরিমাপ করার চেষ্টা করবেন না। অন্যথায় সঠিক পরিমাপ নিশ্চিত করা যাবে না।)

উপরের সতর্কতাগুলি অনুসরণ না করলে, সবচেয়ে খারাপ ক্ষেত্রে, শর্ট সার্কিট হতে পারে এবং পণ্যটি ব্যবহারের সময় ধোঁয়া বা আংশিক ছড়িয়ে পড়ার কারণ হতে পারে।

■ সাবধানতা (সংরক্ষণ এবং অপারেশন শর্ত)

অপারেটিং এবং স্টোরেজ পরিবেশ

ক্যাপাসিটরগুলির নিরোধক লেপটি একটি নিখুঁত সিল গঠন করে না; অতএব ক্ষয়কারী বায়ুমণ্ডলে ক্যাপাসিটরগুলি ব্যবহার বা সংরক্ষণ করবেন না, বিশেষত যেখানে ক্লোরাইড গ্যাস, সালফাইড গ্যাস, অ্যাসিড, ক্ষারীয়,লবণ বা অনুরূপ উপস্থিত. এবং আর্দ্রতা এক্সপোজার এড়াতে. ক্যাপাসিটর যেমন ইপোক্সি রজন, সিলিকন তেল, ইত্যাদি যেমন নিরোধক মিডিয়া ব্যবহার করার জন্য ডিজাইন করা হয়.ক্যাপাসিটর প্রতিটি দিক জন্য নিরোধক মাধ্যম 3mm বা তার বেশি হতে হবে. এই পণ্যটি পরিষ্কার করার আগে, আঠালো বা ছাঁচনির্মাণের আগে, এই প্রক্রিয়াগুলি পরিষ্কারের পারফরম্যান্স পরীক্ষা করে পণ্যের গুণমানকে প্রভাবিত করে না তা নিশ্চিত করুন,নির্ধারিত সরঞ্জামগুলিতে সংযুক্ত বা ছাঁচনির্মাণ পণ্য. ক্যাপাসিটারগুলি এমন জায়গায় সংরক্ষণ করুন যেখানে তাপমাত্রা এবং আপেক্ষিক আর্দ্রতা -10 থেকে 40 ডিগ্রি সেন্টিগ্রেড এবং 15 থেকে 85% অতিক্রম করে না। 6 মাসের মধ্যে ক্যাপাসিটারগুলি ব্যবহার করুন।উপরের সতর্কতা অনুসরণ না করার ফল হতে পারে, সবচেয়ে খারাপ ক্ষেত্রে, একটি শর্ট সার্কিটে এবং পণ্য ব্যবহার করা হয় যখন foaming বা আংশিক বিচ্ছিন্নতা কারণ।
