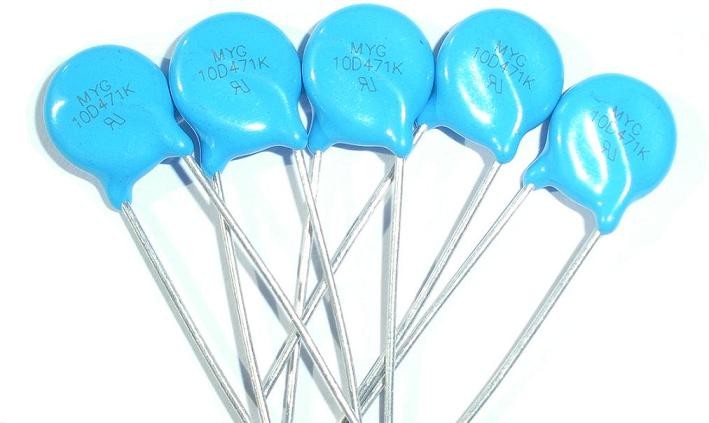

ZOV VDR CNR EPCOS HARRY KVR HEL MYG Overvoltage Protection Metal Oxide Varistor MOV
পণ্যের বিবরণ:
উৎপত্তি স্থল: | CHINA |
পরিচিতিমুলক নাম: | MYG |
সাক্ষ্যদান: | UL,CUL,VDE,CSA,ROHS,REACH etc. |
মডেল নম্বার: | ZOV |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 10000PCS |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | Bulk/Ammo/Reel |
ডেলিভারি সময়: | 2 Weeks |
পরিশোধের শর্ত: | Western Union, T/T, MoneyGram |
যোগানের ক্ষমতা: | 10 Billion Pieces Per Year |
বিস্তারিত তথ্য |
|||
প্রকার: | MYG Overvoltage সুরক্ষা মেটাল অক্সাইড Varistor MOV | প্রত্যুত্তর দিন: | <25ns |
---|---|---|---|
অপারেটিং তাপমাত্রা বিন্যাস: | -40 ~ + + 85degree | অন্তরণ প্রতিরোধের: | > 500MOHM |
তাপমাত্রা coefficiency: | -0.5% / ডিগ্রী | চিপ ব্যাসার্ধ: | 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 40mm, 50mm |
ভোল্টেজ সহনশীলতা: | কে 10%, এল 15% | বিভব সীমা: | 18-1800V |
আকার: | ডিস্ক | অনুমোদন: | Ul, CUL, VDE, সিএসএ ,, উপসংহার পৌঁছাতে |
লক্ষণীয় করা: | সিলিকন কারবাইড varistor,ধাতব অক্সাইড varistor |
পণ্যের বর্ণনা
ZOV VDR CNR EPCOS হ্যারি কেভিআর হেল MYG ওভারভোল্টেজ সুরক্ষা মেটাল অক্সাইড Varistor MOV
আবেদন
ট্রানজিস্টার, ডায়োড, আইসি, থেররিস্ট এবং ট্রায়াল, আধা কন্ডাক্টর সুইচ উপাদান এবং ইলেকট্রনিক যন্ত্রপাতি সুরক্ষা ধরণের
হাউস হোলের যন্ত্রাংশ, শিল্প ইলেকট্রনিক্স, রিলে এবং ইলেক্ট্রো চুম্বকীয় ভলভোতে দমন করা।
ইলেক্ট্রোস্ট্যাটিক স্রাব এবং গোলমাল স্পাইক দমন
রিলাক-সুরক্ষা সুইচ ওভার-ভোল্টেজ সুরক্ষা যেমন যোগাযোগের যন্ত্রপাতি টেলিফোন হিসাবে, মাইল কন্ট্রোল এক্সচেঞ্জার
মাত্রা (মিমি)
এস Eries | সর্বোচ্চ। | ঘ ± 0.05 | এফ | সি ± 0.4 | ||
ডি | এইচ | H0 | ||||
05D | 7.5 | 10.5 | 13 | 0.6 | 5 ± 0.08 | 1.2 |
07D | 9 | 12 | 13.5 | 0.6 | 5 ± 0.8 | |
10D | 12.5 | 16.5 | 17.5 | 0.8 | 7.5 ± 0.8 | 1.4 |
14D | 16.5 | 20 | 21 | 0.8 / 1.0 | 7.5 ± 0.8 | |
20D | 23 | 26.5 | 28 | 0.8 / 1.0 | 7.5 ± 0.8 / 10 ± 1.0 | 1.4 / 1.6 |
25D | 28 | 32 | 34 | 1.0 | 10 ± 1.0 / 1২.7 ± 1.0 | 1.6 |
সর্বোচ্চ। বেধ
অংশ কোড | 05D | 07D | 10D | 14D | 20D | 25D | অংশ কোড | 05D | 07D | 10D | 14D | 20D | 25D |
180L | 4.5 | 4.5 | 4.6 | 4.6 | 4.8 | 4.8 | 331K | 5.1 | 5.1 | 5.8 | 5.8 | ছয় | 6.1 |
220K | 4.6 | 4.6 | 4.7 | 4.7 | 4.9 | 4.9 | 361K | 5.2 | 5.2 | ছয় | ছয় | 6.2 | 6.4 |
270K | 4.7 | 4.7 | 4.8 | 4.8 | 5.0 | 5.0 | 391K | 5.4 | 5.4 | 6.2 | 6.2 | 6.4 | 6.6 |
330K | 4.9 | 4.9 | 5.0 | 5.0 | 5.2 | 5.2 | 431K | 5.7 | 5.7 | 6.5 | 6.5 | 6.7 | 6.9 |
390K | 4.8 | 4.8 | 5.3 | 5.3 | 5.5 | 5.5 | 471K | ছয় | ছয় | 6.7 | 6.7 | 6.9 | 7.1 |
470K | 4.9 | 4.9 | 5.4 | 5.4 | 5.6 | 5.6 | 511K | 6.2 | 6.2 | 6.8 | 6.8 | সাত | 7.2 |
560K | 5.0 | 5.0 | 5.6 | 5.6 | 5.8 | 5.8 | 561K | 6.5 | 6.5 | সাত | সাত | 7.2 | 7.4 |
680K | 5.2 | 5.2 | 5.6 | 5.6 | 5.8 | 5.8 | 621K | - | 7.1 | 7.3 | 7.3 | 7.5 | 7.7 |
820K | 4.1 | 4.1 | 4.7 | 4.7 | 4.9 | 4.9 | 681K | - | 7.3 | 7.6 | 7.6 | 7.8 | আট |
101K | 4.3 | 4.3 | 4.9 | 4.9 | 5.1 | 5.1 | 751K | - | - | আট | আট | 8.2 | 8.4 |
121K | 4.5 | 4.5 | 5.1 | 5.1 | 5.3 | 5.3 | 781K | - | - | 8.1 | 8.1 | 8.3 | 8.5 |
151K | 4.8 | 4.8 | 5.4 | 5.4 | 5.6 | 5.6 | 821K | - | - | 8.3 | 8.3 | 8.5 | 8,7 |
181K | 4.3 | 4.3 | 4.8 | 4.8 | 5.0 | 5.2 | 911K | - | - | 8.8 | 8.8 | 9.0 | 9.2 |
201K | 4.4 | 4.4 | 5.0 | 5.0 | 5.2 | 5.4 | 102K | - | - | 9.3 | 9.3 | 9.5 | 9.7 |
221K | 4.5 | 4.5 | 5.1 | 5.1 | 5.3 | 5.5 | 112K | - | - | 9.9 | 9.9 | 10.1 | 10.3 |
241K | 4.6 | 4.6 | 5.2 | 5.2 | 5.4 | 5.6 | 122K | - | - | - | 10.4 | 10.6 | 10.8 |
271K | 4.9 | 4.9 | 5.4 | 5.4 | 5.6 | 5.8 | 182K | - | - | - | - | 13.2 | - |
301K | 5.0 | 5.0 | 5.5 | 5.5 | 5.7 | 5.9 |
সবিস্তার বিবরণী
05 ডি সিরিজ মেটাল অক্সাইড Varistor
ফ্রি কোডে "জে" রাখুন হাই সার্জ সিরিজের জন্য
অংশ সংখ্যা | ছুটি | VDC | V1mA | আইপি (ক) | ভিসি (v) | আমি একটি) মান | আমি একটি) হাই সার্জ | (জে) মান | (জে) হাই সার্জ | রেট শক্তি (ওয়াট) | সি @ 1kHz (PF) |
MYG05D180K (জে) | 11 | 14 | 18 (15-21.6) | 1 | 40 | 100 | 250 | 0.4 | 0.6 | 0.01 | 1400 |
MYG05D220K (জে) | 14 | 18 | 22 (19.5-26) | 1 | 48 | 100 | 250 | 0.5 | 0.7 | 0.01 | 1150 |
MYG05D270K (জে) | 17 | 22 | 27 (24-31) | 1 | 60 | 100 | 250 | 0.6 | 0.9 | 0.01 | 930 |
MYG05D330K (জে) | 20 | 26 | 33 (29.5-36.5) | 1 | 73 | 100 | 250 | 0.8 | 1.1 | 0.01 | 760 |
MYG05D390K (জে) | 25 | 31 | 39 (35-43) | 1 | 80 | 100 | 250 | 0.9 | 1.2 | 0.01 | 640 |
MYG05D470K (জে) | 30 | 38 | 47 (42-52) | 1 | 104 | 100 | 250 | 1.1 | 1.5 | 0.01 | 530 |
MYG05D560K (জে) | 35 | 45 | 56 (50-62) | 1 | 123 | 100 | 250 | 1.3 | 1.8 | 0.01 | 450 |
MYG05D680K (জে) | 40 | 56 | 68 (61-75) | 1 | 145 | 100 | 250 | 1.6 | 2.2 | 0.01 | 370 |
MYG05D820K (জে) | 50 | 65 | 82 (74-90) | 5 | 150 | 400 | 800 | 2.5 | 4.0 | 0.1 | 300 |
MYG05D101K (জে) | 60 | 85 | 100 (90-110) | 5 | 177 | 400 | 800 | 3.0 | 4.1 | 0.1 | 250 |
MYG05D121K (জে) | 75 | 100 | 120 (108-132) | 5 | 210 | 400 | 800 | 4.0 | 4.9 | 0.1 | 210 |
MYG05D151K (জে) | 95 | 125 | 150 (135-165) | 5 | 260 | 400 | 800 | 4.1 | 6.5 | 0.1 | 165 |
MYG05D181K (জে) | 115 | 150 | 180 (162-198) | 5 | 320 | 400 | 800 | 4.9 | 7.5 | 0.1 | 140 |
MYG05D201K (জে) | 130 | 170 | 200 (180-220) | 5 | 355 | 400 | 800 | 6.5 | 8.5 | 0.1 | 125 |
MYG05D221K (জে) | 140 | 180 | 220 (198-242) | 5 | 380 | 400 | 800 | 7.5 | 9.0 | 0.1 | 110 |
MYG05D241K (জে) | 150 | 200 | 240 (216-264) | 5 | 415 | 400 | 800 | আট | 10.5 | 0.1 | 100 |
MYG05D271K (জে) | 175 | 225 | 270 (243-297) | 5 | 475 | 400 | 800 | 8.5 | 11 | 0.1 | 95 |
MYG05D301K (জে) | 190 | 250 | 300 (270-330) | 5 | 520 | 400 | 800 | 9.0 | 12 | 0.1 | 85 |
MYG05D331K (জে) | 210 | 275 | 330 (297-363) | 5 | 570 | 400 | 800 | 9.5 | 13 | 0.1 | 75 |
MYG05D361K (জে) | 230 | 300 | 360 (324-396) | 5 | 620 | 400 | 800 | 10 | 16 | 0.1 | 70 |
MYG05D391K (জে) | 250 | 320 | 390 (351-429) | 5 | 675 | 400 | 800 | 12 | 17 | 0.1 | 65 |
MYG05D431K (জে) | 275 | 350 | 430 (387-473) | 5 | 745 | 400 | 800 | 13 | 20 | 0.1 | 60 |
MYG05D471K (জে) | 300 | 385 | 470 (423-517) | 5 | 810 | 400 | 800 | 15 | 21 | 0.1 | 55 |
MYG05D511K (জে) | 320 | 415 | 510 (459-561) | 5 | 845 | 400 | 800 | 16 | 22.5 | 0.1 | 50 |
MYG05D561K (জে) | 350 | 460 | 560 (504-616) | 5 | 920 | 400 | 800 | 16 | 24 | 0.1 | 45 |
MYG05D621K (জে) | 385 | 505 | 620 (558-682) | 5 | 1025 | 400 | 800 | 21.0 | 25.0 | 0.1 | 40 |
MYG05D681K (জে) | 420 | 560 | 680 (612-748) | 5 | 1120 | 400 | 800 | 21.0 | 29.0 | 0.1 | 35 |
MYG05D751K (জে) | 460 | 615 | 750 (675-825) | 5 | 1240 | 400 | 800 | 22.4 | 32.0 | 0.1 | 30 |
07 ডি সিরিজ মেটাল অক্সাইড Varistor
ফ্রি কোডে "জে" রাখুন হাই সার্জ সিরিজের জন্য
অংশ সংখ্যা | ছুটি (V) | VDC (V) | V1mA (ক) | আইপি (ক) | ভিসি (V) | আমি একটি) মান | আমি একটি) হাই সার্জ | (জে) মান | (জে) হাই সার্জ | রেট শক্তি (ওয়াট) | সি @ 1kHz (PF) |
07D180K (জে) | 11 | 14 | 18 (15-21.6) | 2.5 | 36 | 250 | 500 | 0.9 | 2.0 | 0.02 | 2800 |
07D220K (জে) | 14 | 18 | 22 (19.5-26) | 2.5 | 43 | 250 | 500 | 1.1 | 2.4 | 0.02 | 2300 |
07D270K (জে) | 17 | 22 | 27 (24-31) | 2.5 | 53 | 250 | 500 | 1.4 | 3.0 | 0.02 | 1800 |
07D330K (জে) | 20 | 26 | 33 (29.5-36.5) | 2.5 | 65 | 250 | 500 | 1.7 | 3.5 | 0.02 | 1500 |
07D390K (জে) | 25 | 31 | 39 (35-43) | 2.5 | 77 | 250 | 500 | 2.1 | 4.0 | 0.02 | 1300 |
07D470K (জে) | 30 | 38 | 47 (42-52) | 2.5 | 93 | 250 | 500 | 2.5 | 5.0 | 0.02 | 1100 |
07D560K (জে) | 35 | 45 | 56 (50-62) | 2.5 | 110 | 250 | 500 | 3.1 | ছয় | 0.02 | 890 |
07D680K (জে) | 40 | 56 | 68 (61-75) | 2.5 | 135 | 250 | 500 | 3.6 | সাত | 0.02 | 740 |
07820K (জে) | 50 | 65 | 82 (74-90) | 10 | 135 | 1200 | 1750 | 5.5 | 10 | 0.25 | 600 |
07D101K (জে) | 60 | 85 | 100 (90-110) | 10 | 165 | 1200 | 1750 | 6.5 | 12 | 0.25 | 500 |
07D121K (জে) | 75 | 100 | 120 (108-132) | 10 | 200 | 1200 | 1750 | 7.8 | 13 | 0.25 | 420 |
07D151K (জে) | 95 | 125 | 150 (135-165) | 10 | 250 | 1200 | 1750 | 9.7 | 13 | 0.25 | 330 |
07D181K (জে) | 115 | 150 | 180 (162-198) | 10 | 300 | 1200 | 1750 | 11.7 | 16 | 0.25 | 280 |
07D201K (জে) | 130 | 170 | 200 (180-220) | 10 | 340 | 1200 | 1750 | 13 | 17 | 0.25 | 250 |
07D221K (জে) | 140 | 180 | 220 (198-242) | 10 | 360 | 1200 | 1750 | 14 | 19 | 0.25 | 23007D |
07D241K (জে) | 150 | 200 | 240 (216-264) | 10 | 395 | 1200 | 1750 | 15 | 21 | 0.25 | 210 |
07D271K (জে) | 175 | 225 | 270 (243-297) | 10 | 455 | 1200 | 1750 | 18 | 24 | 0.25 | 185 |
07D301K (জে) | 190 | 250 | 300 (270-330) | 10 | 500 | 1200 | 1750 | 20 | 26 | 0.25 | 165 |
07D331K (জে) | 210 | 275 | 330 (297-363) | 10 | 550 | 1200 | 1750 | 23 | 28 | 0.25 | 150 |
07D361K (জে) | 230 | 300 | 360 (324-396) | 10 | 595 | 1200 | 1750 | 25 | 32 | 0.25 | 140 |
07D391K (জে) | 250 | 320 | 390 (351-429) | 10 | 650 | 1200 | 1750 | 25 | 35 | 0.25 | 130 |
07D431K (জে) | 275 | 350 | 430 (387-473) | 10 | 710 | 1200 | 1750 | 28 | 40 | 0.25 | 115 |
07D471K (জে) | 300 | 385 | 470 (423-517) | 10 | 775 | 1200 | 1750 | 30 | 42 | 0.25 | 105 |
07D511K (জে) | 320 | 415 | 510 (459-561) | 10 | 845 | 1200 | 1750 | 30 | 45 | 0.25 | 100 |
07D561K (জে) | 350 | 460 | 560 (504-616) | 10 | 925 | 1200 | 1750 | 30 | 49 | 0.25 | 90 |
07D621K (জে) | 385 | 505 | 620 (558-682) | 10 | 1025 | 1200 | 1750 | 33 | 55 | 0.25 | 80 |
07D681K (জে) | 420 | 560 | 680 (612-748) | 10 | 1120 | 1200 | 1750 | 33 | 60 | 0.25 | 75 |
07D751K (জে) | 460 | 615 | 750 (675-825) | 10 | 1240 | 1200 | 1750 | 67,2 | 65 | 0.25 | 70 |
07D781K (জে) | 485 | 640 | 780 (702-858) | 10 | 1290 | 1200 | 1750 | 67,2 | 65 | 0.25 | 70 |
07D821K (জে) | 510 | 670 | 820 (738-902) | 10 | 1355 | 1200 | 1750 | 67,2 | 70 | 0.25 | 60 |
10 ডি সিরিজ মেটাল অক্সাইড Varistor
ফ্রি কোডে "জে" রাখুন হাই সার্জ সিরিজের জন্য
অংশ সংখ্যা | ছুটি (v) | VDC (v) | V1mA (v) | IP (ক) | ভিসি (v) | আমি একটি) মান | আমি একটি) হাই সার্জ | (জে) মান | (জে) হাই সার্জ | রেট শক্তি (ওয়াট) | সি @ 1kHz (PF) |
10D180K (জে) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2.1 | 3.0 | 0.05 | 5600 |
10D220K (জে) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2.5 | 5.0 | 0.05 | 4500 |
10D270K (জে) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3.0 | ছয় | 0.05 | 3700 |
10D330K (জে) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4.0 | সাত | 0.05 | 3000 |
10D390K (জে) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4.6 | 9.0 | 0.05 | 2400 |
10D470K (জে) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5.5 | 11 | 0.05 | 2100 |
10D560K (জে) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | সাত | 13 | 0.05 | 1800 |
10D680K (জে) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8.2 | 15 | 0.05 | 1500 |
10D820K (জে) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0.4 | 1200 |
10D101K (জে) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0.4 | 1000 |
10D121K (জে) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0.4 | 830 |
10D151K (জে) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0.4 | 670 |
10D181K (জে) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0.4 | 560 |
10D201K (জে) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0.4 | 500 |
10D221K (জে) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0.4 | 450 |
10D241K (জে) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0.4 | 420 |
10D271K (জে) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0.4 | 370 |
10D301K (জে) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0.4 | 330 |
10D331K (জে) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0.4 | 300 |
10D361K (জে) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0.4 | 280 |
10D391K (জে) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0.4 | 260 |
10D431K (জে) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0.4 | 230 |
10D471K (জে) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0.4 | 210 |
10D511K (জে) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0.4 | 200 |
10D561K (জে) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0.4 | 180 |
10D621K (জে) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0.4 | 160 |
10D681K (জে) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0.4 | 150 |
10D751K (জে) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0.4 | 130 |
10D781K (জে) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0.4 | 130 |
10D821K (জে) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0.4 | 120 |
10D911K (জে) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0.4 | 110 |
10D102K (জে) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0.4 | 100 |
10D112K (জে) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0.4 | 90 |
14 ডি সিরিজ মেটাল অক্সাইড Varistor
ফ্রি কোডে "জে" রাখুন হাই সার্জ সিরিজের জন্য
অংশ সংখ্যা | ছুটি (v) | VDC (v) | V1mA (v) | IP (ক) | ভিসি (v) | আমি (একটি) স্ট্যান্ডার্ড | আমি (এ) উচ্চ সঞ্চার | (জে) স্ট্যান্ডার্ড | (জে) উচ্চ সঞ্চার | রেট পাওয়ার (W) | সি @ 1kHz (PF) |
14D180K (জে) | 11 | 14 | 18 (15-21.6) | 10 | 36 | 1000 | 2000 | 4.0 | সাত | 0.1 | 11100 |
14D220K (জে) | 14 | 18 | 22 (19.5-26) | 10 | 43 | 1000 | 2000 | 5.0 | আট | 0.1 | 9100 |
14D270K (জে) | 17 | 22 | 27 (24-31) | 10 | 53 | 1000 | 2000 | ছয় | 10 | 0.1 | 7400 |
14D330K (জে) | 20 | 26 | 33 (29.5-36.5) | 10 | 65 | 1000 | 2000 | 7.5 | 12 | 0.1 | 6100 |
14D390K (জে) | 25 | 31 | 39 (35-43) | 10 | 77 | 1000 | 2000 | 8.6 | 13 | 0.1 | 5100 |
14D470K (জে) | 30 | 38 | 47 (42-52) | 10 | 93 | 1000 | 2000 | 10 | 17 | 0.1 | 4300 |
14D560K (জে) | 35 | 45 | 56 (50-62) | 10 | 110 | 1000 | 2000 | 11 | 20 | 0.1 | 3600 |
14D680K (জে) | 40 | 56 | 68 (61-75) | 10 | 135 | 1000 | 2000 | 14 | 24 | 0.1 | 2900 |
14D820K (জে) | 50 | 65 | 82 (74-90) | 50 | 135 | 4500 | 6000 | 22 | 27 | 0.6 | 2400 |
14D101K (জে) | 60 | 85 | 100 (90-110) | 50 | 165 | 4500 | 6000 | 28 | 33 | 0.6 | 2000 |
14D121K (জে) | 75 | 100 | 120 (108-132) | 50 | 200 | 4500 | 6000 | 32 | 40 | 0.6 | 1700 |
14D151K (জে) | 95 | 125 | 150 (135-165) | 50 | 250 | 4500 | 6000 | 40 | 53 | 0.6 | 1300 |
14D181K (জে) | 115 | 150 | 180 (162-198) | 50 | 300 | 4500 | 6000 | 50 | 60 | 0.6 | 1100 |
14D201K (জে) | 130 | 170 | 200 (180-220) | 50 | 340 | 4500 | 6000 | 57 | 70 | 0.6 | 1000 |
14D221K (জে) | 140 | 180 | 220 (198-242) | 50 | 360 | 4500 | 6000 | 60 | 78 | 0.6 | 900 |
14D241K (জে) | 150 | 200 | 240 (216-264) | 50 | 395 | 4500 | 6000 | 63 | 84 | 0.6 | 830 |
14D271K (জে) | 175 | 225 | 270 (243-297) | 50 | 455 | 4500 | 6000 | 70 | 99 | 0.6 | 740 |
14D301K (জে) | 190 | 250 | 300 (270-330) | 50 | 500 | 4500 | 6000 | 77 | 108 | 0.6 | 670 |
14D331K (জে) | 210 | 275 | 330 (297-363) | 50 | 550 | 4500 | 6000 | 85 | 115 | 0.6 | 610 |
14D361K (জে) | 230 | 300 | 360 (324-396) | 50 | 595 | 4500 | 6000 | 93 | 130 | 0.6 | 560 |
14D391K (জে) | 250 | 320 | 390 (351-429) | 50 | 650 | 4500 | 6000 | 100 | 140 | 0.6 | 510 |
14D431K (জে) | 275 | 350 | 430 (387-473) | 50 | 710 | 4500 | 6000 | 115 | 155 | 0.6 | 460 |
14D471K (জে) | 300 | 385 | 470 (423-517) | 50 | 775 | 4500 | 6000 | 125 | 175 | 0.6 | 430 |
14D511K (জে) | 320 | 415 | 510 (459-561) | 50 | 845 | 4500 | 6000 | 125 | 180 | 0.6 | 390 |
14D561K (জে) | 350 | 460 | 560 (504-616) | 50 | 925 | 4500 | 6000 | 125 | 185 | 0.6 | 360 |
14D621K (জে) | 385 | 505 | 620 (558-682) | 50 | 1025 | 4500 | 6000 | 125 | 190 | 0.6 | 320 |
14D681K (জে) | 420 | 560 | 680 (612-748) | 50 | 1120 | 4500 | 6000 | 130 | 200 | 0.6 | 290 |
14D751K (জে) | 460 | 615 | 750 (675-825) | 50 | 1240 | 4500 | 6000 | 143 | 210 | 0.6 | 270 |
14D781K (জে) | 485 | 640 | 780 (702-858) | 50 | 1290 | 4500 | 6000 | 148 | 220 | 0.6 | 260 |
14D821K (জে) | 510 | 670 | 820 (738-902) | 50 | 1355 | 4500 | 6000 | 157 | 235 | 0.6 | 240 |
14D911K (জে) | 550 | 745 | 910 (819-1001) | 50 | 1500 | 4500 | 6000 | 175 | 255 | 0.6 | 220 |
14D102K (জে) | 625 | 825 | 1000 (900-1100) | 50 | 1650 | 4500 | 6000 | 190 | 280 | 0.6 | 200 |
14D112K (জে) | 680 | 895 | 1100 (990-1210) | 50 | 1815 | 4500 | 6000 | 213 | 310 | 0.6 | 180 |
14D122K (জে) | 750 | 990 | 1200 (1080-1320) | 50 | 1980 | 4500 | 6000 | 232 | 324 | 0.6 | 160 |
14D142K (জে) | 880 | 1140 | 1400 (1260-1540) | 50 | 2310 | 4500 | 6000 | 238 | 327 | 0.6 | 150 |
14D162K (জে) | 1000 | 1280 | 1600 (1440-1760) | 50 | 2640 | 4500 | 6000 | 243 | 331 | 0.6 | 140 |
14D182K (জে) | 1100 | 1465 | 1800 (1620-1980) | 50 | 2970 | 4500 | 6000 | 250 | 335 | 0.6 | 130 |
20 ডি সিরিজ মেটাল অক্সাইড Varistor
ফ্রি কোডে "জে" রাখুন হাই সার্জ সিরিজের জন্য
অংশ সংখ্যা | ছুটি (V) | VDC (V) | V1mA (V) | আইপি (ক) | ছুটি (V) | আমি একটি) মান | আমি একটি) উচ্চ ঢেউ | (জে) মান | (জে) উচ্চ ঢেউ | রেট শক্তি (ওয়াট) | সি @ 1kHz (PF) |
20D180K (জে) | 11 | 14 | 18 (15-21.6) | 20 | 36 | 2000 | 3000 | 11 | 13 | 0.2 | 28500 |
20D220K (জে) | 14 | 18 | 22 (19.5-26) | 20 | 43 | 2000 | 3000 | 14 | 16 | 0.2 | 18500 |
20D270K (জে) | 17 | 22 | 27 (24-31) | 20 | 53 | 2000 | 3000 | 16 | 19 | 0.2 | 13000 |
20D330K (জে) | 20 | 26 | 33 (29.5-36.5) | 20 | 65 | 2000 | 3000 | 23 | 24 | 0.2 | 11500 |
20D390K (জে) | 25 | 31 | 39 (35-43) | 20 | 77 | 2000 | 3000 | 26 | 28 | 0.2 | 8500 |
20D470K (জে) | 30 | 38 | 47 (42-52) | 20 | 93 | 2000 | 3000 | 30 | 34 | 0.2 | 7400 |
20D560K (জে) | 35 | 45 | 56 (50-62) | 20 | 110 | 2000 | 3000 | 41 | 41 | 0.2 | 6500 |
20D680K (জে) | 40 | 56 | 68 (61-75) | 20 | 135 | 2000 | 3000 | 46 | 49 | 0.2 | 5800 |
20D820K (জে) | 50 | 65 | 82 (74-90) | 100 | 135 | 6500 | 10000 | 38 | 56 | 1.0 | 4900 |
20D101K (জে) | 60 | 85 | 100 (90-110) | 100 | 165 | 6500 | 10000 | 45 | 70 | 1.0 | 4000 |
20D121K (জে) | 75 | 100 | 120 (108-132) | 100 | 200 | 6500 | 10000 | 55 | 85 | 1.0 | 3300 |
20D151K (জে) | 95 | 125 | 150 (135-165) | 100 | 250 | 6500 | 10000 | 70 | 106 | 1.0 | 2700 |
20D181K (জে) | 115 | 150 | 180 (162-198) | 100 | 300 | 6500 | 10000 | 85 | 130 | 1.0 | 2200 |
20D201K (জে) | 130 | 170 | 200 (180-220) | 100 | 340 | 6500 | 10000 | 95 | 140 | 1.0 | 2000 |
20D221K (জে) | 140 | 180 | 220 (198-242) | 100 | 360 | 6500 | 10000 | 100 | 155 | 1.0 | 1800 |
20D241K (জে) | 150 | 200 | 240 (216-264) | 100 | 395 | 6500 | 10000 | 108 | 168 | 1.0 | 1650 |
20D271K (জে) | 175 | 225 | 270 (243-297) | 100 | 455 | 6500 | 10000 | 127 | 190 | 1.0 | 1500 |
20D301K (জে) | 190 | 250 | 300 (270-330) | 100 | 500 | 6500 | 10000 | 136 | 210 | 1.0 | 1300 |
20D331K (জে) | 210 | 275 | 330 (297-363) | 100 | 550 | 6500 | 10000 | 150 | 228 | 1.0 | 1200 |
20D361K (জে) | 230 | 300 | 360 (324-396) | 100 | 595 | 6500 | 10000 | 163 | 255 | 1.0 | 1100 |
20D391K (জে) | 250 | 320 | 390 (351-429) | 100 | 650 | 6500 | 10000 | 180 | 275 | 1.0 | 1000 |
20D431K (জে) | 275 | 350 | 430 (387-473) | 100 | 710 | 6500 | 10000 | 190 | 305 | 1.0 | 930 |
20D471K (জে) | 300 | 385 | 470 (423-517) | 100 | 775 | 6500 | 10000 | 220 | 350 | 1.0 | 850 |
20D511K (জে) | 320 | 415 | 510 (459-561) | 100 | 845 | 6500 | 10000 | 220 | 360 | 1.0 | 780 |
20D561K (জে) | 350 | 460 | 560 (504-616) | 100 | 925 | 6500 | 10000 | 220 | 380 | 1.0 | 710 |
20D621K (জে) | 385 | 505 | 620 (558-682) | 100 | 1025 | 6500 | 10000 | 220 | 390 | 1.0 | 650 |
20D681K (জে) | 420 | 560 | 680 (612-748) | 100 | 1120 | 6500 | 10000 | 230 | 400 | 1.0 | 600 |
20D751K (জে) | 460 | 615 | 750 (675-825) | 100 | 1240 | 6500 | 10000 | 255 | 420 | 1.0 | 530 |
20D781K (জে) | 485 | 640 | 780 (702-858) | 100 | 1290 | 6500 | 10000 | 265 | 440 | 1.0 | 510 |
20D821K (জে) | 510 | 670 | 820 (738-902) | 100 | 1355 | 6500 | 10000 | 282 | 460 | 1.0 | 500 |
20D911K (জে) | 550 | 745 | 910 (819-1001) | 100 | 1500 | 6500 | 10000 | 310 | 510 | 1.0 | 440 |
20D102K (জে) | 625 | 825 | 1000 (900-1100) | 100 | 1650 | 6500 | 10000 | 342 | 565 | 1.0 | 400 |
20D112K (জে) | 680 | 895 | 1100 (990-1210) | 100 | 1815 | 6500 | 10000 | 383 | 620 | 1.0 | 360 |
20D122K (জে) | 750 | 990 | 1200 (1080-1320) | 100 | 1980 | 6500 | 10000 | 408 | 660 | 1.0 | 350 |
20D142K (জে) | 880 | 1140 | 1400 (1260-1540) | 100 | 2310 | 6500 | 10000 | 532 | 784 | 1.0 | 340 |
20D162K (জে) | 1000 | 1280 | 1600 (1440-1760) | 100 | 2640 | 6500 | 10000 | 606 | 896 | 1.0 | 330 |
20D182K (জে) | 1100 | 1465 | 1800 (1620-1980) | 100 | 2970 | 6500 | 10000 | 625 | 990 | 1.0 | 320 |
25 ডি সিরিজ মেটাল অক্সাইড Varistor
ফ্রি কোডে "জে" রাখুন হাই সার্জ সিরিজের জন্য
অংশ সংখ্যা | ছুটি (v) | VDC (v) | V1mA (v) | IP (ক) | ভিসি (v) | বর্তমান সার্ভে (A) | সর্বোচ্চ শক্তি 10/1000 μ (জে) | রেট পাওয়ার (W) | সি @ 1kHz (PF) |
25D180K | 11 | 14 | 18 (15-21.6) | 30 | 36 | 4500 | 20 | 0.25 | 45000 |
25D220K | 14 | 18 | 22 (19.5-26) | 30 | 43 | 4500 | 25 | 0.25 | 29000 |
25D270K | 17 | 22 | 27 (24-31) | 30 | 53 | 4500 | 30 | 0.25 | 26500 |
25D330K | 20 | 26 | 33 (29.5-36.5) | 30 | 65 | 4500 | 35 | 0.25 | 18000 |
25D390K | 25 | 31 | 39 (35-43) | 30 | 77 | 4500 | 40 | 390 | 13500 |
25D470K | 30 | 38 | 47 (42-54) | 30 | 93 | 4500 | 50 | 0.25 | 11500 |
25D560K | 35 | 45 | 56 (50-62) | 30 | 110 | 4500 | 60 | 0.25 | 10500 |
25D680K | 40 | 56 | 68 (61-75) | 30 | 135 | 4500 | 70 | 0.25 | 9050 |
25D820K | 50 | 65 | 82 (74-90) | 150 | 135 | 15000 | 80 | 1.2 | 7700 |
25D101K | 60 | 85 | 100 (90-110) | 150 | 165 | 15000 | 100 | 1.2 | 6300 |
25D121K | 75 | 100 | 120 (108-132) | 150 | 200 | 15000 | 120 | 1.2 | 5200 |
25D151K | 95 | 125 | 150 (135-165) | 150 | 250 | 1500 | 160 | 1.2 | 4300 |
25D181K | 115 | 150 | 180 (162-198) | 150 | 300 | 15000 | 175 | 1.2 | 3500 |
25D201K | 130 | 170 | 200 (180-220) | 150 | 340 | 15000 | 190 | 1.2 | 3200 |
25D221K | 140 | 180 | 220 (198-242) | 150 | 360 | 15000 | 200 | 1.2 | 2900 |
25D241K | 150 | 200 | 240 (216-264) | 150 | 395 | 15000 | 220 | 1.2 | 2650 |
25D271K | 175 | 225 | 270 (243-297) | 150 | 455 | 15000 | 255 | 1.2 | 2400 |
25D301K | 190 | 250 | 300 (270-330) | 150 | 500 | 15000 | 275 | 1.2 | 2100 |
25D331K | 210 | 275 | 330 (297-363) | 150 | 550 | 15000 | 300 | 1.2 | 1900 |
25D361K | 230 | 300 | 360 (324-396) | 150 | 595 | 15000 | 330 | 1.2 | 1750 |
25D391K | 250 | 320 | 390 (351-429) | 150 | 650 | 15000 | 360 | 1.2 | 1600 |
25D431K | 275 | 350 | 430 (387-473) | 150 | 710 | 15000 | 380 | 1.2 | 1500 |
25D471K | 300 | 385 | 470 (423-517) | 150 | 775 | 15000 | 400 | 1.2 | 1400 |
25D511K | 320 | 415 | 510 (459-561) | 150 | 845 | 15000 | 420 | 1.2 | 1250 |
25D561K | 350 | 460 | 560 (504-616) | 150 | 925 | 15000 | 440 | 1.2 | 1150 |
25D621K | 385 | 505 | 620 (558-682) | 150 | 1025 | 15000 | 450 | 1.2 | 1050 |
25D681K | 420 | 560 | 680 (612-748) | 150 | 1120 | 15000 | 460 | 1.2 | 950 |
25D751K | 460 | 615 | 750 (675-825) | 150 | 1240 | 15000 | 510 | 1.2 | 850 |
25D781K | 485 | 640 | 780 (702-858) | 150 | 1290 | 15000 | 530 | 1.2 | 850 |
25D821K | 510 | 670 | 820 (738-902) | 150 | 1355 | 15000 | 570 | 1.2 | 800 |
25D911K | 550 | 745 | 910 (819-1001) | 150 | 1500 | 15000 | 620 | 1.2 | 700 |
25D102K | 625 | 825 | 1000 (900-1100) | 150 | 1650 | 15000 | 685 | 1.2 | 650 |
25D112K | 680 | 895 | 1100 (990-1210) | 150 | 1815 | 15000 | 720 | 1.2 | 600 |
25D122K | 750 | 990 | 1200 (1080-1320) | 150 | 1980 | 15000 | 792 | 1.2 | 550 |
25D142K | 880 | 1140 | 1400 (1260-1540) | 150 | 2310 | 15000 | 850 | 1.2 | 500 |
25D162K | 1000 | 1280 | 1600 (1440-1760) | 150 | 2640 | 15000 | 970 | 1.2 | 450 |
25D182K | 1100 | 1465 | 1800 (1620-1980) | 150 | 2970 | 15000 | 1092 | 1.2 | 400 |
32 ডি সিরিজ মেটাল অক্সাইড Varistor
অংশ সংখ্যা | ছুটি (v) | VDC (v) | V1mA (v) | IP (ক) | ভিসি (v) | আমি একটি) | (জে) | @ 1kHz |
32D330K | 20 | 26 | 33 (29.5-36.5) | 40 | 65 | 8000 | 40 | 30000 |
32D390K | 25 | 31 | 39 (35-43) | 40 | 77 | 8000 | 50 | 22000 |
32D470K | 30 | 38 | 47 (42-52) | 40 | 93 | 8000 | 60 | 19000 |
32D560K | 35 | 45 | 56 (50-62) | 40 | 110 | 8000 | 70 | 16700 |
32D680K | 40 | 56 | 68 (61-75) | 40 | 135 | 8000 | 85 | 15000 |
32D820K | 50 | 65 | 82 (74-90) | 200 | 135 | 20000 | 100 | 12800 |
32D101K | 60 | 85 | 100 (90-110) | 200 | 165 | 20000 | 125 | 10500 |
32D121K | 75 | 100 | 120 (108-132) | 200 | 200 | 20000 | 150 | 8700 |
32D151K | 95 | 125 | 150 (135-165) | 200 | 250 | 20000 | 190 | 7000 |
32D181K | 115 | 150 | 180 (162-198) | 200 | 300 | 20000 | 225 | 5800 |
32D201K | 130 | 170 | 200 (180-220) | 200 | 340 | 25000 | 250 | 5200 |
32D221K | 140 | 180 | 220 (198-242) | 200 | 360 | 25000 | 270 | 5150 |
32D241K | 150 | 200 | 240 (216-264) | 200 | 395 | 25000 | 290 | 5100 |
32D271K | 175 | 225 | 270 (243-297) | 200 | 455 | 25000 | 300 | 4800 |
32D301K | 190 | 250 | 300 (270-330) | 200 | 500 | 25000 | 330 | 4550 |
32D331K | 210 | 275 | 330 (297-363) | 200 | 550 | 25000 | 360 | 4300 |
32D361K | 230 | 300 | 360 (324-396) | 200 | 595 | 25000 | 380 | 3900 |
32D391K | 250 | 320 | 390 (351-429) | 200 | 650 | 25000 | 400 | 3200 |
32D431K | 275 | 350 | 430 (387-473) | 200 | 710 | 25000 | 430 | 3100 |
32D471K | 300 | 385 | 470 (423-517) | 200 | 775 | 25000 | 460 | 2800 |
32D511K | 320 | 415 | 510 (459-561) | 200 | 845 | 25000 | 510 | 2700 |
32D561K | 350 | 460 | 560 (504-616) | 200 | 925 | 25000 | 540 | 2550 |
32D621K | 385 | 505 | 620 (558-682) | 200 | 1025 | 25000 | 570 | 2400 |
32D681K | 420 | 560 | 680 (612-748) | 200 | 1120 | 25000 | 600 | 2200 |
32D751K | 460 | 615 | 750 (675-825) | 200 | 1240 | 25000 | 620 | 2000 |
32D781K | 485 | 640 | 780 (702-858) | 200 | 1290 | 25000 | 660 | 1900 |
32D821K | 510 | 670 | 820 (738-902) | 200 | 1355 | 25000 | 700 | 1800 |
32D911K | 550 | 745 | 910 (819-1001) | 200 | 1500 | 25000 | 750 | 1300 |
32D951K | 575 | 765 | 950 (855-1045) | 200 | 1570 | 25000 | 780 | 1200 |
32D102K | 625 | 825 | 1000 (900-1100) | 200 | 1650 | 25000 | 810 | 1100 |
32D112K | 680 | 895 | 1100 (990-1210) | 200 | 1815 | 25000 | 910 | 1000 |
32D122K | 750 | 990 | 1200 (1080-1320) | 200 | 1980 | 25000 | 960 | 920 |
32D142K | 880 | 1140 | 1400 (1260-1540) | 200 | 2310 | 25000 | 1020 | 800 |
32D162K | 1000 | 1280 | 1600 (1440-1760) | 200 | 2640 | 25000 | 1080 | 700 |
34S সিরিজ ধাতব অক্সাইড Varistor
অংশ সংখ্যা | ছুটি (v) | VDC (v) | V1mA (v) | IP (ক) | ভিসি (v) | আমি একটি) | (জে) | @iKHz (PF) |
34S330K | 20 | 26 | 33 (30-36) | 60 | 65 | 12000 | 50 | 43000 |
34S390K | 25 | 31 | 39 (35-43) | 60 | 77 | 12000 | 65 | 31500 |
34S470K | 30 | 38 | 47 (42-52) | 60 | 93 | 12000 | 75 | 28000 |
34S560K | 35 | 45 | 56 (50-62) | 60 | 110 | 12000 | 90 | 24500 |
34S680K | 40 | 56 | 68 (61-75) | 60 | 135 | 12000 | 110 | 21500 |
34S820K | 50 | 65 | 82 (74-90) | 300 | 135 | 30000 | 135 | 19500 |
34S101K | 60 | 85 | 100 (90-110) | 300 | 165 | 30000 | 165 | 15500 |
34S121K | 75 | 100 | 120 (108-132) | 300 | 200 | 30000 | 200 | 13000 |
34S151K | 95 | 125 | 150 (135-165) | 300 | 250 | 30000 | 260 | 11000 |
34S181K | 115 | 150 | 180 (162-198) | 300 | 300 | 30000 | 300 | 9000 |
34S201K | 130 | 170 | 200 (180-220) | 300 | 340 | 40000 | 330 | 8000 |
34S221K | 140 | 180 | 220 (198-242) | 300 | 360 | 40000 | 360 | 7800 |
34S241K | 150 | 200 | 240 (216-264) | 300 | 395 | 40000 | 390 | 7600 |
34271KS34 | 175 | 225 | 270 (243-297) | 300 | 455 | 40000 | 420 | 7200 |
301KS34 | 190 | 250 | 300 (270-330) | 300 | 500 | 40000 | 460 | 7000 |
331KS34 | 210 | 275 | 330 (397-363) | 300 | 550 | 40000 | 500 | 6400 |
361KS34 | 230 | 300 | 360 (324-396) | 300 | 595 | 40000 | 510 | 6000 |
391KS34 | 250 | 320 | 390 (351-429) | 300 | 650 | 40000 | 530 | 4800 |
431KS34 | 275 | 350 | 430 (387-473) | 300 | 710 | 40000 | 600 | 4600 |
471KS34 | 300 | 385 | 470 (423-517) | 300 | 775 | 40000 | 650 | 4100 |
34S511K | 320 | 415 | 510 (459-561) | 300 | 845 | 40000 | 700 | 4000 |
34S561K | 350 | 460 | 560 (504-616) | 300 | 925 | 40000 | 730 | 3800 |
34S621K | 385 | 505 | 620 (558-682) | 300 | 1025 | 40000 | 780 | 3600 |
34S681K | 420 | 560 | 680 (612-748) | 300 | 1120 | 40000 | 810 | 3300 |
34S751K | 460 | 615 | 750 (675-825) | 300 | 1240 | 40000 | 850 | 3000 |
34S781K | 485 | 640 | 780 (702-858) | 300 | 1290 | 40000 | 930 | 2850 |
34S821K | 510 | 670 | 820 (738-902) | 300 | 1355 | 40000 | 970 | 2700 |
34S911K | 550 | 745 | 910 (819-1001) | 300 | 1500 | 40000 | 1050 | 2100 |
951KS34 | 575 | 765 | 950 (855-1045) | 300 | 1570 | 40000 | 1080 | 1900 |
34S102K | 625 | 825 | 1000 (900-1100) | 300 | 1650 | 40000 | 1120 | 1700 |
34S112K | 680 | 895 | 1100 (990-1210) | 300 | 1815 | 40000 | 1250 | 1520 |
34S122K | 750 | 990 | 1200 (1080-1320) | 300 | 1980 | 40000 | 1340 | 1400 |
34S142K | 880 | 1140 | 1400 (1260-1540) | 300 | 2310 | 40000 | 1400 | 1200 |
34S162K | 1000 | 1280 | 1600 (1440-1760) | 300 | 2640 | 40000 | 1500 | 1100 |
40 ডি সিরিজ মেটাল অক্সাইড Varistor
অংশ সংখ্যা | ছুটি (v) | VDC (v) | V1mA (v) | IP (ক) | ভিসি (v) | আমি একটি) | (জে) | @ 1kHz (PF) |
40D330K | 20 | 26 | 33 (29.5-36.5) | 60 | 65 | 12000 | 55 | 48000 |
40D390K | 25 | 31 | 39 (35-43) | 60 | 77 | 12000 | 70 | 35000 |
40D470K | 30 | 38 | 47 (42-52) | 60 | 93 | 12000 | 85 | 31000 |
40D560K | 35 | 45 | 56 (50-62) | 60 | 110 | 12000 | 100 | 27000 |
40D680K | 40 | 56 | 68 (61-75) | 60 | 135 | 12000 | 125 | 24000 |
40D820K | 50 | 65 | 82 (74-90) | 300 | 135 | 30000 | 150 | 20500 |
40D121K | 75 | 100 | 120 (108-132) | 300 | 200 | 30000 | 225 | 13500 |
40D151K | 95 | 125 | 150 (135-165) | 300 | 250 | 30000 | 285 | 11100 |
40D181K | 115 | 150 | 180 (162-198) | 300 | 300 | 30000 | 335 | 9500 |
40D201K | 130 | 170 | 200 (180-220) | 300 | 340 | 40000 | 370 | 8400 |
40D221K | 140 | 180 | 220 (198-242) | 300 | 360 | 40000 | 400 | 8200 |
40D241K | 150 | 200 | 240 (216-264) | 300 | 395 | 40000 | 430 | 8000 |
40D271K | 175 | 225 | 270 (243-297) | 300 | 455 | 40000 | 470 | 7600 |
40D301K | 190 | 250 | 300 (270-330) | 300 | 500 | 40000 | 510 | 7300 |
40D331K | 210 | 275 | 330 (297-363) | 300 | 550 | 40000 | 550 | 6700 |
40D361K | 230 | 300 | 360 (324-396) | 300 | 595 | 40000 | 570 | 6200 |
40D391K | 250 | 320 | 390 (351-429) | 300 | 650 | 40000 | 590 | 5100 |
40D431K | 275 | 350 | 430 (387-473) | 300 | 710 | 40000 | 660 | 4900 |
40D471K | 300 | 385 | 470 (423-517) | 300 | 775 | 40000 | 720 | 4300 |
40D511K | 320 | 415 | 510 (459-561) | 300 | 845 | 40000 | 770 | 4200 |
40D561K | 350 | 460 | 560 (504-616) | 300 | 925 | 40000 | 810 | 4000 |
40D621K | 385 | 505 | 620 (558-682) | 300 | 1025 | 40000 | 860 | 3800 |
40D681K | 420 | 560 | 680 (612-748) | 300 | 1120 | 40000 | 900 | 3500 |
40D751K | 460 | 615 | 750 (675-825) | 300 | 1240 | 40000 | 940 | 3200 |
40D781K | 485 | 640 | 780 (702-858) | 300 | 1290 | 40000 | 980 | 3000 |
40D821K | 510 | 670 | 820 (738-902) | 300 | 1355 | 40000 | 1080 | 2900 |
40D911K | 550 | 745 | 910 (819-1001) | 300 | 1500 | 40000 | 1150 | 2200 |
40D951K | 575 | 765 | 950 (855-1045) | 300 | 1570 | 40000 | 1200 | 2000 |
40D102K | 625 | 825 | 1000 (900-1100) | 300 | 1650 | 40000 | 1260 | 1800 |
40D112K | 680 | 895 | 1100 (990-1210) | 300 | 1815 | 40000 | 1380 | 1600 |
40D122K | 750 | 990 | 1200 (1080-1320) | 300 | 1980 | 40000 | 1460 | 1500 |
40D142K | 880 | 1140 | 1400 (1260-1540) | 300 | 2310 | 40000 | 1550 | 1300 |
40D162K | 1000 | 1280 | 1600 (1440-1760) | 300 | 2640 | 40000 | 1700 | 1150 |
40D101K | 60 | 85 | 100 (90-110) | 300 | 165 | 30000 | 185 | 16500 |
53 ডি সিরিজ মেটাল অক্সাইড Varistor
অংশ সংখ্যা | ছুটি (v) | VDC (v) | V1mA (v) | IP (ক) | ভিসি (v) | আমি একটি) | (জে) | @ 1kHz (PF) |
53D330K | 20 | 26 | 33 (29.5-36.5) | 100 | 65 | 20000 | 85 | 81000 |
53D390K | 25 | 31 | 39 (35-43) | 100 | 77 | 20000 | 105 | 60000 |
53D470K | 30 | 38 | 47 (42-52) | 100 | 93 | 20000 | 130 | 52000 |
53D560K | 35 | 45 | 56 (50-62) | 100 | 110 | 20000 | 150 | 46000 |
53D680K | 40 | 56 | 68 (61-75) | 100 | 135 | 20000 | 190 | 41000 |
53D820K | 50 | 65 | 82 (74-90) | 500 | 135 | 70000 | 225 | 35000 |
53D101K | 60 | 85 | 100 (90-110) | 500 | 165 | 70000 | 280 | 28500 |
53D121K | 75 | 100 | 120 (108-132) | 500 | 200 | 70000 | 340 | 23500 |
53D151K | 95 | 125 | 150 (135-165) | 500 | 250 | 70000 | 430 | 19000 |
53D181K | 115 | 150 | 180 (162-198) | 500 | 300 | 70000 | 500 | 17000 |
53D201K | 130 | 170 | 200 (180-220) | 500 | 340 | 70000 | 550 | 15000 |
53D221K | 140 | 180 | 220 (198-242) | 500 | 360 | 70000 | 600 | 13750 |
53D241K | 150 | 200 | 240 (216-264) | 500 | 395 | 70000 | 650 | 12500 |
53D271K | 175 | 225 | 270 (243-297) | 500 | 455 | 70000 | 700 | 11000 |
53D301K | 190 | 250 | 300 (270-330) | 500 | 500 | 70000 | 765 | 10000 |
53D331K | 210 | 275 | 330 (297-363) | 500 | 550 | 70000 | 825 | 9000 |
53D361K | 230 | 300 | 360 (324-396) | 500 | 595 | 70000 | 850 | 8500 |
53D391K | 250 | 320 | 390 (351-429) | 500 | 650 | 70000 | 885 | 7500 |
53D431K | 275 | 350 | 430 (387-473) | 500 | 710 | 70000 | 990 | 7000 |
53D471K | 300 | 385 | 470 (423-517) | 500 | 775 | 70000 | 1080 | 6500 |
53D511K | 320 | 415 | 510 (459-561) | 500 | 845 | 70000 | 1150 | 6000 |
53D561K | 350 | 460 | 560 (504-616) | 500 | 925 | 70000 | 1200 | 5500 |
53D621K | 385 | 505 | 620 (558-682) | 500 | 1025 | 70000 | 1300 | 5000 |
53D681K | 420 | 560 | 680 (621-748) | 500 | 1120 | 70000 | 1350 | 4500 |
53D751K | 460 | 615 | 750 (675-825) | 500 | 1240 | 70000 | 1400 | 4000 |
53D781K | 485 | 640 | 780 (702-858) | 500 | 1290 | 70000 | 1450 | 3900 |
53D821K | 510 | 670 | 820 (738-902) | 500 | 1355 | 70000 | 1600 | 3700 |
53D911K | 550 | 745 | 910 (819-1001) | 500 | 1500 | 70000 | 1700 | 3300 |
53D951K | 575 | 765 | 950 (855-1045) | 500 | 1570 | 70000 | 1800 | 3200 |
53D102K | 625 | 825 | 1000 (900-1100) | 500 | 1650 | 70000 | 1890 | 3000 |
53D112K | 680 | 895 | 1100 (990-1210) | 500 | 1815 | 70000 | 2050 | 2700 |
53D122K | 750 | 990 | 1200 (1080-1320) | 500 | 1980 | 70000 | 2160 | 2500 |
53D142K | 880 | 1140 | 1400 (1260-1540) | 500 | 2310 | 70000 | 2300 | 2150 |
53D162K | 1000 | 1280 | 1600 (1440-1760) | 500 | 2640 | 70000 | 2500 | 1900 |
অ্যাপ্লিকেশন উদাহরণ
মডেল সংখ্যা Φ5mm | মডেল সংখ্যা Φ5mm | মডেল সংখ্যা Φ5mm | মডেল সংখ্যা Φ5mm | মডেল সংখ্যা Φ5mm | প্রস্তাবিত অ্যাপ্লিকেশন |
05D180L 05D220K 05D270K 05D330K 05D390K 05D470K 05D560K 05D680K | 07D180L 07D220K 07D270K 07D330K 07D390K 07D470K 07D560K 07D680K | 10D180L 10D220K 10D270K 10D330K 10D390K 10D470K 10D560K 10D680K | 14D180L 14D220K 14D270K 14D330K 14D390K 14D470K 14D560K 14D680K | 20D180L 20D220K 20D270K 20D330K 20D390K 20D470K 20D560K 20D680K |
রিলে এবং ইলেক্ট্রো-চৌম্বক ভালভ ধরণের (48V নিচে ডিসি)
ইলেক্ট্রস্ট্যাটিক স্রাব থেকে
|
05D820K 05D101K 05D121K 05D151K | 07D820K 07D101K 07D121K 07D151K | 10D820K 10D101K 10D121K 10D151K | 14D820K 14D101K 14D121K 14D151K | 20D820K 20D101K 20D121K 20D151K |
|
05D181K 05D201K 05D221K | 07D181K 07D201K 07D221K | 10D181K 10D201K 10D221K | 14D181K 14D201K 14D221K | 20D181K 20D201K 20D221K |
|
05D241K 05D271K 05D301K | 07D241K 07D271K 07D301K | 10D241K 10D271K 10D301K | 14D241K 14D271K 14D301K | 20D241K 20D271K 20D301K |
(জাপান।, মার্কিন যুক্তরাষ্ট্র, কানাডা) |
05D331K 05D361K 05D391K | 07D331K 07D361K 07D391K | 10D331K 10D361K 10D391K | 14D331K 14D361K 14D391K | 20D331K 20D361K 20D391K |
(250V অন্তরণ প্রতিরোধ পরীক্ষা প্রযোজ্য) |
05D431K 05D471K | 07D431K 07D471K | 10D431K 10D471K | 14D431K 14D471K | 20D431K 20D471K |
|
05D561K | 07D561K 07D621K 07D681K | 10D561K 10D621K 10D681K | 14D561K 14D621K 14D681K | 20D561K 20D621K 20D681K |
(যুক্তরাজ্য, অস্ট্রেলিয়া, মধ্যপ্রাচ্য দেশসমূহ) |
10D751K 10D781K 10D821K | 14D751K 10D781K 10D821K | 20D751K 20D781K 20D821K |
অ্যাপ্লিকেশন | ||
10D911K | 14D911K | 20D911K |
অ্যাপ্লিকেশন | ||
10D102K 10D112K | 14D102K 14D112K | 20D102K 20D112K |
অ্যাপ্লিকেশন | ||
14D182K | 20D182K |
(এসি জন্য 1200V পরীক্ষা পরীক্ষা) |
মেকানিক্যাল প্রয়োজনীয়তা
মেকানিক্যাল প্রয়োজনীয়তা | |||
1 | পরিসমাপ্তি এর প্রসার্য | কোন অসাধারণ ক্ষতি | 1 কেজিএফ, 10 এসেক |
2 | পরিসমাপ্তি নমন | কোন অসাধারণ ক্ষতি | 0.5Kgs, 90 °, 3Times |
3 | কম্পন | কোন অসাধারণ ক্ষতি | ফ্রিক: 10-55 হজ আম্পঃ 0.75 মিমি, 1 মিনিট |
4 | solderability | টার্মিনালের ন্যূনতম 9 .5% ইউনিভার্সিটি সহ স্লাইডার দিয়ে ঢেকে রাখা উচিত | ঝাল টেম্প: 230 ± 5 ℃ নিমজ্জিত সময়: 2 ± 0.5 সেকেন্ড |
5 | সলিড তাপ প্রতিরোধের |
≤ ± 5% | ঝাল টেম্প: 260 ± 5 ℃ |
নিমজ্জিত সময়: 10 ± 1 সেকেন্ড |
পরিবেশগত প্রয়োজনীয়তা
পরিবেশগত প্রয়োজনীয়তা | |||||
1 | উচ্চ তাপমাত্রা সংগ্রহস্থল |
≤ ± 5% | আভাজক টেম্প: 125 ± 2 ℃ স্থিতিকাল: 1000h | ||
2 | নিম্ন তাপমাত্রা সংগ্রহস্থল |
≤ ± 5% | আভাজক টেম্প: -40 ± 2 ℃ স্থিতিকাল: 1000h | ||
3 | উচ্চ আর্দ্রতা সংগ্রহস্থল / ডাম তাপ |
≤ ± 5% | আভাজক টেম্প: 40 ± 2 ℃ 90-95% আরএইচ সময়কাল: 1000 ঘন্টা | ||
4 | তাপমাত্রা চক্র |
≤ ± 5% | ধাপ | তাপমাত্রা | কাল |
1 | -40 ℃ | 30 মিনিট | |||
2 | কক্ষ তাপমাত্রা | 15 মিনিট | |||
3 | 125 ℃ | 30 মিনিট | |||
4 | কক্ষ তাপমাত্রা | 15 মিনিট | |||
5 | উচ্চ তাপমাত্রা লোড |
≤ 10% ± | এম্বিয়েন্ট টেম্প: 85 ± 2 ℃ স্থিতিকাল: 1000 ঘন্টা লোড: সর্বোচ্চ অনুমোদিত ভোল্টেজ | ||
6 | উচ্চ আর্দ্রতা লোড |
≤ 10% ± | আভাজক টেম্প: 125 ± 2 ℃ স্থিতিকাল: 1000 ঘন্টা লোড: সর্বোচ্চ অনুমোদিত ভোল্টেজ | ||
7 | অপারেটিং তাপমাত্রা বিন্যাস | -40 ℃ ~ + + 85 ℃ | -40 ℃ ~ + + 85 ℃ | ||
8 | সংগ্রহস্থল তাপমাত্রা বিন্যাস | -40 ℃ ~ + + 125 ℃ | -40 ℃ ~ + + 125 ℃ |
কিভাবে একটি ZOV Zno varistor নির্বাচন করুন
অধিকাংশ অ্যাপ্লিকেশনের জন্য, নির্বাচনটি ছয়টি প্রসেস রয়েছে:
1) varistor এর সাধারণ অপারেটিং শর্তাবলী
Varistor ভোল্টেজ: 1mA ধ্রুব বর্তমান পরীক্ষার অধীনে ভোল্টেজ মান।
উচ্চতর ভোল্টেজের সাথে ZnO নির্বাচন করুন
এসি / ডিসি: max.rms.or ডিসি ভোল্টেজ। সর্বাধিক নির্বাচন করুন। সর্বোচ্চ কাজ ভোল্টেজের চেয়ে ভোল্টেজ সমান বা উচ্চতর।
2) ZnO দ্বারা সঞ্চারিত অস্থায়ী শক্তি
ZnO মধ্যে শোষিত শক্তি নির্ধারণ, নিম্নলিখিত সমীকরণ আবেদন করতে পারেন:
ই = k * আইপি * Vc * টি
যেখানে K ধ্রুবক হয়। কে মান একটি আয়তক্ষেত্রাকার তরঙ্গাকৃতি 1.0 জন্য, 1.0 একটি 10/1000 আমাদের জন্য এবং 8/20 আমাদের তরঙ্গাকৃতি। এবং আইপি শীর্ষ বর্তমান প্রয়োগ করা হয়, Vc clamping ভোল্টেজ যা বর্তমান প্রয়োগ করা হয়। টি হল পালস প্রস্থ।
এটি একটি বিষয় মনে রাখবেন যে রেট শক্তি এবং একটি Varistor মধ্যে শোষিত শক্তি অভিন্ন নাও হতে পারে
এটি একটি পরিস্থিতি আছে যে ভাল clamping ভোল্টেজ সঙ্গে একটি ZnO Varistor কম শক্তি শোষণ করবে।
এটা জোর দেয় যে দরিদ্র ZnO Varistor ZnO Varistor নিজেই উচ্চ শক্তি শোষণ করা হয় এবং ভাল ZnO Varistor যা একটি নিম্ন clamping ভোল্টেজ সঞ্চালিত কম শক্তি শোষণ করবে, তবে আসলে একটি ভাল ওভার-ভোল্টেজ সুরক্ষা প্রদান উপলব্ধ করা জরুরী।
1) সর্বোচ্চ। সামঞ্জস্যপূর্ণ ভোল্টেজ যে সরঞ্জাম সুরক্ষিত হতে পারে। সরঞ্জাম তুলনায় কম clamping ভোল্টেজ নির্বাচন করতে পারেন সহ্য করতে পারেন। এটা ZnO Varistor ছয় বক্ররেখা থেকে ভোল্টেজ clamping যখন চলাচল বর্তমান পরিচিত হয় সহজ।
2) সর্বোচ্চ। শীর্ষস্থানীয় বর্তমান যা Varistor সহ্য করতে পারে। শীর্ষ transient বর্তমান বর্তনী মধ্যে পরিমাপ করা যেতে পারে। ট্রানজিট একটি আরম্ভকারী দ্বারা উত্পন্ন হয় তাহলে, শিখর বর্তমান প্রারম্ভিক পরিবর্তন বর্তমান চেয়ে বেশি হবে না। যখন ট্র্যান্সিয়েন্ট ভোল্টেজ এবং বর্তনী লাইন বিভাজন পরিচিত হয়, ট্রানজিট বর্তমান একটি গ্রাফিকাল বিশ্লেষণ ব্যবহার করে পেতে পারেন।
3) ট্র্যান্সিয়েন্ট স্রোতগুলির সংখ্যা প্রত্যাশিত জীবনবৃত্তান্তের সময় সার্কিটের সর্বাধিক সংখ্যক সংখ্যা এবং সর্বোচ্চের মূল্যায়ন করে। পিক বর্তমান তারপর উপযুক্ত মডেল ZnO Varistor নির্বাচন করতে পারেন যে বন্ধ করতে পারেন।
4) বিদ্যুৎ অপচয়ের প্রয়োজনীয়তা নির্ধারণ করুন। যদি ট্রানট্রেন্টগুলি খুব দ্রুত একটি ZnO Varistor তাপ উৎপন্ন, এটি নাড়ি বিরতির সময় স্থানান্তর করা যাবে না এবং ZnO Varistor ব্যর্থ হতে হবে।
এই অবস্থার অধীনে, তাই উন্নত ক্ষমতা অপব্যবহার রেটিং টেবিলের উপর দেখানো নির্দিষ্টকরণের মধ্যে থাকা আবশ্যক। এটি উল্লিখিত করা হয় যে ZnO বায়রস্টার শুধুমাত্র একটি পুনরাবৃত্তিমূলক applicaitons যে যথেষ্ট পরিমাণ গড় শক্তি অপচয় অন্তর্ভুক্ত জড়ো করতে পারেন
উপরন্তু, নিম্নলিখিত চিত্রের মধ্যে দেখানো হিসাবে উচ্চ তাপমাত্রায় অপারেটর মান হ্রাস হবে।
