ওভারভোল্টেজ সুরক্ষার জন্য RoHS অনুমোদিত Schottky ডায়োড গার্ড রিং
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | CE / RoHS / ISO9001 / UL |

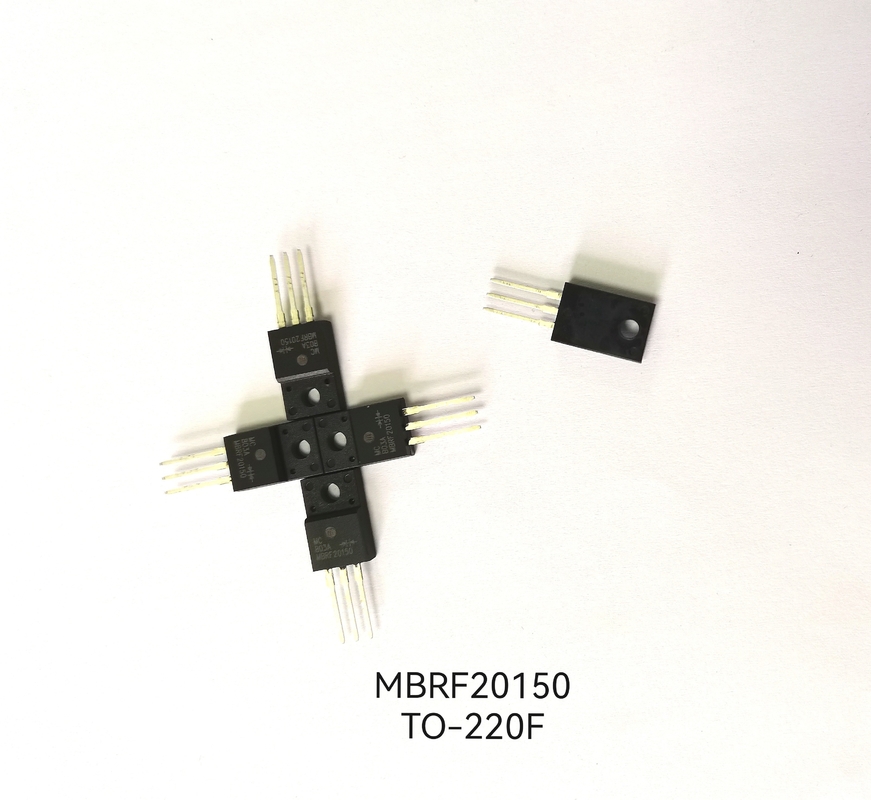

| মডেল নম্বার: | MBR20150 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | আলাপ - আলোচনা |
|---|---|
| মূল্য: | Negotiation |
| প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
| ডেলিভারি সময়: | আলাপ - আলোচনা |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | প্রতি মাসে 2000000 |
|
বিস্তারিত তথ্য |
|||
| প্রকার: | স্কটকি ডায়োড | বৈশিষ্ট্য: | RoHS পণ্য |
|---|---|---|---|
| প্যাকেজের প্রকারভেদ: | গর্তের দিকে | Max. সর্বোচ্চ Forward Current ফরোয়ার্ড বর্তমান: | 30A, 30A |
| সর্বোচ্চ সম্মুখ বিভবের: | 0.9V, 0.9V | অ্যাপ্লিকেশন: | উচ্চ ফ্রিকোয়েন্সি সুইচ পাওয়ার সাপ্লাই |
| লক্ষণীয় করা: | গার্ড রিং স্কটকি ডায়োড,ওভারভোল্টেজ সুরক্ষা স্কটকি ডায়োড,হোল ডায়োডের মাধ্যমে এসবিডি |
||
পণ্যের বর্ণনা
RoHS এর সাথে ওভারভোল্টেজ সুরক্ষা স্কটকি ডায়োডের জন্য গার্ড রিং
সুবিধা
SBD-এর উচ্চ সুইচিং ফ্রিকোয়েন্সি এবং কম ফরোয়ার্ড ভোল্টেজের সুবিধা রয়েছে, তবে এর রিভার্স ব্রেকডাউন ভোল্টেজ তুলনামূলকভাবে কম, বেশিরভাগই 60V এর বেশি নয় এবং সর্বোচ্চ মাত্র 100V, যা এর প্রয়োগের পরিসরকে সীমিত করে।যেমন সুইচিং পাওয়ার সাপ্লাই (SMPS) এবং পাওয়ার ফ্যাক্টর কারেকশন (PFC) সার্কিটে পাওয়ার সুইচিং ডিভাইসের ফ্রি-হুইলিং ডায়োড, ট্রান্সফরমার সেকেন্ডারির জন্য 100V এর উপরে উচ্চ-ফ্রিকোয়েন্সি রেকটিফায়ার ডায়োড, RCD এবং সার্কিটে 600V~1.2kV এর উচ্চ-গতির ডায়োড, PFC স্টেপ-আপে ব্যবহৃত 600V ডায়োডগুলির জন্য, শুধুমাত্র দ্রুত পুনরুদ্ধার এপিটাক্সিয়াল ডায়োড (FRED) এবং অতি দ্রুত পুনরুদ্ধার ডায়োড (UFRD) ব্যবহার করা হয়।UFRD-এর বিপরীত পুনরুদ্ধারের সময় Trr 20ns-এরও বেশি, যা স্পেস স্টেশনের মতো ক্ষেত্রে 1MHz~3MHz SMPS-এর চাহিদা মেটাতে পারে না।এমনকি 100kHz-এ হার্ড সুইচিং সহ একটি SMPS-এর জন্য, UFRD-এর বৃহৎ পরিবাহী হ্রাস এবং স্যুইচিং ক্ষতির কারণে, কেস তাপমাত্রা বেশি, এবং একটি বড় তাপ সিঙ্ক প্রয়োজন, যা SMPS-এর আকার এবং ওজন বৃদ্ধি করে, যা পূরণ করে না। ক্ষুদ্রকরণ এবং পাতলা করার প্রয়োজনীয়তা।উন্নয়ন প্রবণতা।অতএব, 100V এর উপরে উচ্চ-ভোল্টেজ SBD-এর বিকাশ সর্বদা একটি গবেষণার বিষয় এবং মনোযোগের কেন্দ্রবিন্দু।সাম্প্রতিক বছরগুলিতে, SBD যুগান্তকারী অগ্রগতি করেছে, 150V এবং 200V উচ্চ-ভোল্টেজ SBD তালিকাভুক্ত করা হয়েছে, এবং নতুন উপকরণ দিয়ে তৈরি 1kV-এরও বেশি SBD সফলভাবে বিকশিত হয়েছে, এইভাবে এর প্রয়োগে নতুন জীবনীশক্তি এবং প্রাণশক্তি প্রবেশ করানো হয়েছে।
বৈশিষ্ট্য
1. সাধারণ ক্যাথোড গঠন
2. কম শক্তি ক্ষতি, উচ্চ দক্ষতা
3. উচ্চ অপারেটিং জংশন তাপমাত্রা
4. overvoltage সুরক্ষা, উচ্চ নির্ভরযোগ্যতা জন্য গার্ড রিং
5. RoHS পণ্য
অ্যাপ্লিকেশন
1. উচ্চ ফ্রিকোয়েন্সি সুইচ পাওয়ার সাপ্লাই
2. ফ্রি হুইলিং ডায়োড, পোলারিটি সুরক্ষা অ্যাপ্লিকেশন
প্রধান বৈশিষ্ট্য
|
IF(AV) |
10(2×5)A |
|
VF(সর্বোচ্চ) |
0.7V (@Tj=125°C) |
|
টিজে |
175 °সে |
|
ভিআরআরএম |
100 ভি |
পণ্য বার্তা
|
মডেল |
চিহ্নিত করা |
প্যাকেজ |
|
MBR10100 |
MBR10100 |
TO-220C |
|
MBRF10100 |
MBRF10100 |
TO-220F |
|
MBR10100S |
MBR10100S |
TO-263 |
|
MBR10100R |
MBR10100R |
TO-252 |
|
MBR10100V |
MBR10100V |
TO-251 |
|
MBR10100C |
MBR10100C |
TO-220 |
পরম রেটিং (Tc=25°C)
|
প্যারামিটার |
প্রতীক |
মান |
ইউনিট |
||
|
পুনরাবৃত্তিমূলক পিক রিভার্স ভোল্টেজ |
ভিআরআরএম |
100 |
ভি |
||
|
সর্বোচ্চ ডিসি ব্লকিং ভোল্টেজ |
ভিডিসি |
100 |
ভি |
||
|
গড় ফরোয়ার্ড কারেন্ট |
TC=150°C (TO-220/263/252 )TC=125°C(TO-220F) |
ডিভাইস প্রতি
ডায়োড প্রতি |
IF(AV) |
10 5 |
ক |
|
সার্জ নন রিপিটেটিভ ফরওয়ার্ড কারেন্ট ৮.৩ এমএস সিঙ্গেল হাফ-সাইন-ওয়েভ (জেইডিইসি পদ্ধতি) |
আইএফএসএম |
120 |
ক |
||
|
জংশনের সর্বোচ্চ তাপমাত্রা |
টিজে |
175 |
°সে |
||
|
স্টোরেজ তাপমাত্রা পরিসীমা |
টিএসটিজি |
-40~+150 |
°সে |
||
