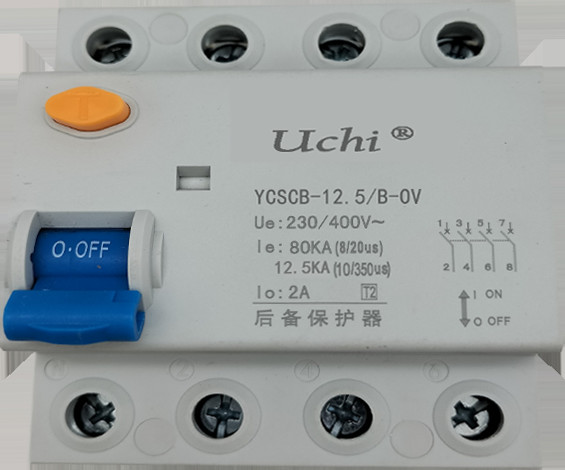

230VAC সার্জ সার্কিট ব্রেকার, সার্জ সুরক্ষা সহ 12.5kA ব্রেকার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | Uchi |
| মডেল নম্বার: | YCSCB-12.5/B-OV |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 200 টুকরা |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
| ডেলিভারি সময়: | পেমেন্টের 5-15 দিন পরে |
| পরিশোধের শর্ত: | টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন, ডি/পি |
| যোগানের ক্ষমতা: | প্রতি মাসে 60000 টুকরা |
|
বিস্তারিত তথ্য |
|||
| সাক্ষ্যদান: | CE / SGS / ISO9001 | ইউসি: | 230VAC |
|---|---|---|---|
| অবস্থা: | 100% আসল | IE: | 12.5kA(10/350us); 12.5kA(10/350us); 80kA(8/20us) 80kA(8/20us) |
| UE: | 400VAC | আইও: | 2A |
| গঠন: | সামগ্রিকভাবে | ||
| লক্ষণীয় করা: | সার্জ প্রোটেকশন সহ 12.5kA ব্রেকার,230VAC সার্জ সার্কিট ব্রেকার,12.5kA সার্জ সার্কিট ব্রেকার |
||
পণ্যের বর্ণনা
টাইপ 1 12.5kA ওভারঅল সার্জ সার্কিট ব্যাকআপ প্রোটেক্টর SPD এর সাথে নিখুঁত ম্যাচিং
সার্জ স্পেশাল সার্কিট ব্রেকার (এসসিবি)পণ্য সুবিধা:
ইম্পলস কারেন্ট সহ্য করে12.5kA(10/350us) পর্যন্ত হতে পারে, কোন ভুল পদক্ষেপ নেই;
কারেন্টের প্রভাব সহ্য করার ক্ষমতা 80kA(8/20us) পর্যন্ত হতে পারে, কোন ভুল কাজ নয়;
সুন্দর এবং উদার চেহারা
সামগ্রিক শৈলী, বিভক্ত করা যাবে না
ছোট আকার, অভিনব আকার
extinguishing কভার ভিতরে সংযুক্ত করা হয়, ক্রমাগত প্রবাহ বন্ধ করতে পারেন
3A এর বেশি ট্রিপের মাধ্যমে পাওয়ার ফ্রিকোয়েন্সি কারেন্ট;
T1, T2, SPD এর সাথে নিখুঁত ম্যাচ
0.1-0.3s কম শর্ট কারেন্টের মধ্যে 3A-এর বেশি কেটে ফেলুন, SPD কে ফায়ারিং থেকে অনেক দূরে রক্ষা করতে
TOV ক্ষতি থেকে SPD কে রক্ষা করতে, 100kA পর্যন্ত উচ্চ শর্ট সার্কিটের প্রশস্ততা কেটে ফেলতে পারে
পণ্য পরামিতি
| শৈলী | YCSCB-12.5/B-OV |
| শর্ট-সার্কিট ব্রেকিং ক্ষমতা (আইসিএস) | 6kA |
| রেটেড অপারেশনাল ভোল্টেজ (Ue) | 230V |
| রেট ইনসুলেশন ভোল্টেজ (Ui) | 400VAC |
| ইমপালস কারেন্ট সহ্য করে (Iemax) | 12.5kA(10/350us);80kA(8/20us) |
| পাওয়ার ফ্রিকোয়েন্সি ট্রিপ কারেন (Ii) | 3A |
| যান্ত্রিক সহনশীলতা (সময়) | 1000 |
| সর্বোচ্চ টার্মিনাল সংযোগ | 25 মিমি 2 |
| আইপি | IP20 |
| কাজের পরিবেশের তাপমাত্রা | -25℃～60℃ |
| কাজের পরিবেশের আর্দ্রতা (ঘরের তাপমাত্রা) | 20%～90% আরএইচ |
| ইনস্টলেশন রেল | EN60715(৩৫ মিমি) |
SCB কি?
সার্জ স্পেশাল সার্কিট ব্রেকার (SCB) হল IEC61643-4-43 430.3 অনুসারে, "সার্কিট বিপদ সৃষ্টি করার আগে, উপযুক্ত ওভারকারেন্ট সুরক্ষা ডিভাইস ব্যবহার করা উচিত" যখন SPD স্ট্রিম পাওয়ার ফ্রিকোয়েন্সি বা বিপজ্জনক পাওয়ার ফ্রিকোয়েন্সি দ্রুত বাঁকানোর বিপদ থাকে তখন সমাধান করতে, লিকেজ কারেন্ট এবং বজ্রপাতের কারেন্ট পুরানো এবং নিরাপত্তা সংক্রান্ত সমস্যাগুলির কথা, SPD যাতে আগুন না হয় তা নিশ্চিত করার জন্য, বজ্র সুরক্ষা সরঞ্জামের দক্ষতা, বাহ্যিক সমস্যাগুলির জন্য ফিউজ বা সার্কিট ব্রেকারকে এর থেকে অন্ধ এলাকা রক্ষা করার জন্য ব্যাপকভাবে ব্যবহার করা হয়েছে, এটি কম ভোল্টেজ পাওয়ার সাপ্লাই সিস্টেমে ভোল্টেজ সুইচিং SPD এবং ভোল্টেজ সীমিত SPD-এর জন্য একটি আদর্শ সমর্থনকারী ডিভাইস।
SCB ফিউজ এবং সার্কিট ব্রেকারের সাথে তুলনা করে
| এসসিবি | ফিউজ এবং সার্কিট ব্রেকার |
| SPD স্পেশাল ব্যাকআপ প্রোটেক্টর, বাজ কারেন্ট এবং পাওয়ার ফ্রিকোয়েন্সি কারেন্টের বুদ্ধিমান সনাক্তকরণ। | কম ভোল্টেজ বিতরণ লিকেজ লোড, শর্ট সার্কিট সুরক্ষার জন্য ব্যবহৃত হয়। |
| ঢেউ প্রভাব ট্রিপ করা হয় না, অবশিষ্ট কম, বাজ সুরক্ষা সরঞ্জাম কার্যকর অব্যাহত | ঢেউ দ্বারা ভুল কর্ম, দরিদ্র বাজ সুরক্ষা কর্মক্ষমতা, সাধারণত শুধুমাত্র 20KA, সরঞ্জাম বাজ সুরক্ষা এবং ক্ষতি হারিয়েছে. |
| যখন SPD এর মধ্য দিয়ে প্রবাহিত শর্ট সার্কিট কারেন্ট >3A 0.1-0.3s মধ্যে ভেঙ্গে যায়, তখন SPD আগুন ধরবে না | ছোট কারেন্ট (বেশ কিছু অ্যাম্পিয়ার) কাজ করে না, এর ক্রিয়া মান তার নিজস্ব রেটিং, SPD ফায়ার দহনের 5~10 গুণ। |
| পাওয়ার ফ্রিকোয়েন্সি শর্ট সার্কিট ব্রেকিং ক্ষমতা | পাওয়ার ফ্রিকোয়েন্সি শর্ট সার্কিট ব্রেকিং ক্ষমতা অপর্যাপ্ত, SPD অগ্নিকাণ্ডের পরে, শর্ট সার্কিট আর্কটি জ্বলতে থাকে, যার ফলে একটি বড় অগ্নি দুর্ঘটনা ঘটে। |
আবেদন
এটি এমন জায়গাগুলিতে প্রযোজ্য যেখানে SPD বজ্র সুরক্ষা সরঞ্জামগুলি ইনস্টল করা হয়েছে, যেমন: শিল্প ও নাগরিক নির্মাণ, বৈদ্যুতিক, যোগাযোগ, সড়ক ট্র্যাফিক, পেট্রোকেমিক্যাল এবং বিদ্যুৎ সরঞ্জামের অন্যান্য শিল্প।
সার্জ স্পেশাল সার্কিট ব্রেকার (এসসিবি)বৈশিষ্ট্য:
1. বজ্রপাতের কারেন্ট শক খুলতে থাকে, বজ্র সুরক্ষা কার্যকর হতে থাকে, T1 স্তর 25 Ka পর্যন্ত
2. অস্বাভাবিক পাওয়ার নেটওয়ার্ক, পাওয়ার ফ্রিকোয়েন্সি কারেন্ট 3A গতি বন্ধ, SPD ফায়ার করে না
3.অবশিষ্ট কম চাপ, সমতুল্য ফিউজ, আরো নিরাপদ সুরক্ষা সরঞ্জাম
