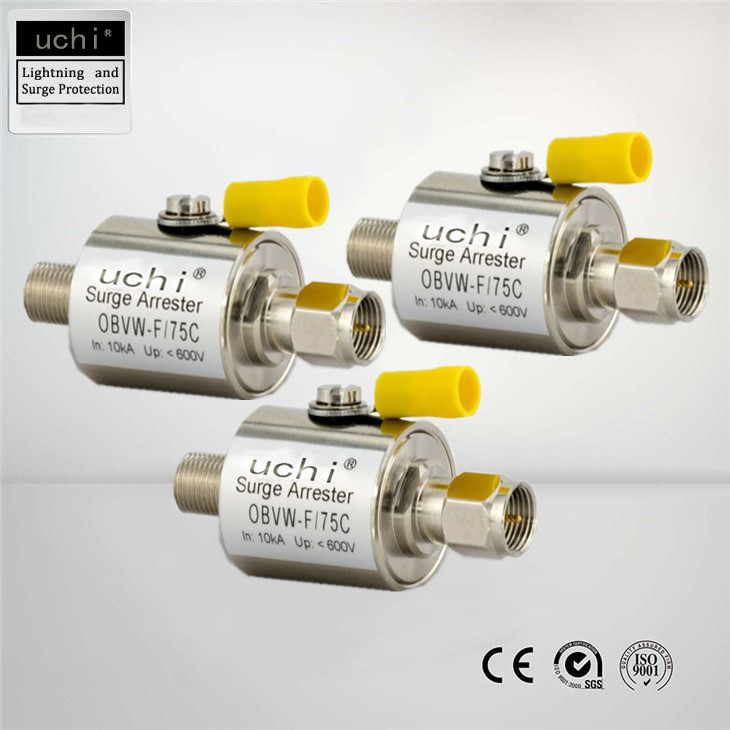

75Ohm সার্জ প্রোটেকশন ডিভাইস SPD 20kA, কক্সিয়াল কেবল লাইটনিং অ্যারেস্টর
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | ডংগুয়ান চীন |
| পরিচিতিমুলক নাম: | Uchi |
| সাক্ষ্যদান: | CE / SGS / ISO9001 |
| মডেল নম্বার: | OBVW-75C |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 200 টুকরা |
|---|---|
| মূল্য: | Negotiate |
| প্যাকেজিং বিবরণ: | রপ্তানি প্যাকেজ / আলোচনা |
| ডেলিভারি সময়: | পেমেন্টের 5-15 দিন পরে |
| পরিশোধের শর্ত: | T/T, L/C, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | প্রতি মাসে 60000 টুকরা |
|
বিস্তারিত তথ্য |
|||
| নাম: | অ্যান্টেনা অ্যারেস্টর | অবস্থা: | 100% আসল |
|---|---|---|---|
| সার্টিফিকেশন সিই, সিকিউসি: | সিই/সিকিউসি/এসজিএস | ব্যবহার: | বাজ সুরক্ষা |
| উপাদান: | পিতল | ব্যান্ড প্রস্থ: | <1GHZ |
| সন্নিবেশ ক্ষতি (ব্যবহারকারী): | 0.1db এর কম | প্রতিবন্ধকতা: | 75ওহম |
| নামমাত্র স্রাব বর্তমান ইন: | 10KA | হর্স পাওয়ার: | <300W |
| লক্ষণীয় করা: | কোঅক্সিয়াল ক্যাবল লাইটনিং অ্যারেস্টর,75Ohm সার্জ প্রোটেকশন ডিভাইস SPD,20kA সার্জ প্রোটেকশন ডিভাইস SPD |
||
পণ্যের বর্ণনা
কোঅক্সিয়াল সার্জ প্রটেক্টর আরএফ অ্যান্টেনা অ্যারেস্টর, সার্জ প্রোটেক্টিভ ডিভাইস
পণ্যের বর্ণনা
OBVW হল সমাক্ষীয় রেখায় প্ররোচিত ক্ষণস্থায়ী ওভারভোল্টেজ ডিসচার্জ করার জন্য ডিভাইসের সিরিজ।IEC 61643-21 অনুযায়ী।সমাক্ষ বিন্যাস।
রেডিওফ্রিকোয়েন্সি ট্রান্সমিশন এবং অভ্যর্থনা সরঞ্জাম সুরক্ষার জন্য উপযুক্ত।তাদের প্রকৃতির দ্বারা, তারা আবহাওয়া সংক্রান্ত ক্রিয়াকলাপের সাথে যুক্ত প্ররোচিত ক্ষণস্থায়ী ওভারভোল্টেজের (উর্ধ্বগতি) খুব বেশি সংস্পর্শে আসে।
BNC, F, N, TNC সংযোগকারীর জন্য।
টিভি এবং রেডিও অ্যান্টেনা, ক্লোজ সার্কিট টিভি (সিসিটিভি), অ্যালার্ম ইত্যাদির মতো ট্রান্সমিশন এবং অভ্যর্থনা ব্যবস্থার সুরক্ষার জন্য আদর্শ।
প্রযুক্তিগত এবং পরামিতি
| OBVW- BNC/75C |
OBVW- BNC/50C |
OBVW- N/75C |
OBVW- N/50C |
OBVW- F/75C |
OBVW- F/50C |
|
| সর্বোচ্চ ক্রমাগত অপারেটিং ভোল্টেজ Uc (~) | DC68V / AC130V / AC280V | |||||
| নামমাত্র স্রাব বর্তমান (8/20µs)kA | 10kA | |||||
| সর্বোচ্চ স্রাব বর্তমান Imax (8/20µs)kA | 20kA | |||||
| সর্বোচ্চ পিক পাওয়ার (W) | <300 | |||||
| ইন্টারফেস | বিএনসি | এন | চ | |||
| ভোল্টেজ সুরক্ষা স্তর (উপরে) | <600V | |||||
| ব্যান্ডউইথ (MHz) | 0-3000 | |||||
| স্থায়ী তরঙ্গ অনুপাত, VSWR | ≤1.2 | |||||
| সন্নিবেশ ক্ষতি | ≤0.1db | |||||
| প্রতিবন্ধকতা(Ω) | 75Ω | 50Ω | 75Ω | 50Ω | 75Ω | 50Ω |
সুবিধা:
• কম দাম
• কম ক্যাপাসিট্যান্স
• উচ্চ স্রাব বর্তমান
• তীব্র পরিবেশে ক্রমাগত এবং বারবার সুরক্ষা
আবেদন
•এসি/ডিসি বিতরণ
•শক্তি সরবরাহ
•শিল্প স্বয়ংক্রিয়তা
•টেলিযোগাযোগ
•মোটর নিয়ন্ত্রণ ব্যবস্থা
•পিএলসি অ্যাপ্লিকেশন
•পাওয়ার ট্রান্সফার সরঞ্জাম
•HVAC অ্যাপ্লিকেশন
•এসি ড্রাইভ
•ইউপিএস সিস্টেম
•নিরাপত্তা ব্যবস্থা
•আইটি/ডেটা সেন্টার
•চিকিৎসা সরঞ্জাম
•এসি/ডিসি বিতরণ
•শক্তি সরবরাহ
•শিল্প স্বয়ংক্রিয়তা
•টেলিযোগাযোগ
•মোটর নিয়ন্ত্রণ ব্যবস্থা
•পিএলসি অ্যাপ্লিকেশন
•পাওয়ার ট্রান্সফার সরঞ্জাম
•HVAC অ্যাপ্লিকেশন
•এসি ড্রাইভ
•ইউপিএস সিস্টেম
•নিরাপত্তা ব্যবস্থা
•আইটি/ডেটা সেন্টার
•চিকিৎসা সরঞ্জাম
ক্ষণস্থায়ী ভোল্টেজ সার্জেসিন এলভি পাওয়ার লাইন
ক্ষণস্থায়ী ওভারভোল্টেজগুলি হল ভোল্টেজের ঊর্ধ্বগতি যা মাইক্রোসেকেন্ডের ক্রমানুসারে দশ হাজার কিলোভোল্টে পৌঁছতে পারে৷ তাদের স্বল্প সময়ের সত্ত্বেও, উচ্চ শক্তির উপাদান লাইনের সাথে সংযুক্ত সরঞ্জামগুলিতে গুরুতর সমস্যা সৃষ্টি করতে পারে, অকাল বার্ধক্য থেকে
ধ্বংস, সেবায় ব্যাঘাত ঘটায় এবং আর্থিক ক্ষতি হয়।
বায়ুমণ্ডলীয় বজ্রপাত একটি বিল্ডিং বা ট্রান্সমিশন লাইনের বাহ্যিক সুরক্ষা (বজ্র রড) বা ধাতব কন্ডাক্টরগুলিতে ইলেক্ট্রোম্যাগনেটিক ফিল্ডের সাথে যুক্ত আবেশে সরাসরি আঘাত করে।
বহিরঙ্গন এবং দীর্ঘ লাইনগুলি এই ক্ষেত্রগুলিতে সবচেয়ে বেশি উন্মুক্ত হয়, যা প্রায়শই উচ্চ স্তরের আনয়ন গ্রহণ করে।
এটি আবহাওয়া বহির্ভূত ঘটনার জন্যও সাধারণ, যেমন
ট্রান্সফরমার সেন্টার স্যুইচিং বা মোটর সংযোগ বিচ্ছিন্ন করা বা অন্যান্য প্রবর্তক লোড সংলগ্ন লাইনে ভোল্টেজ স্পাইক সৃষ্টি করে।
ক্ষণস্থায়ী ওভারভোল্টেজগুলি হল ভোল্টেজের ঊর্ধ্বগতি যা মাইক্রোসেকেন্ডের ক্রমানুসারে দশ হাজার কিলোভোল্টে পৌঁছতে পারে৷ তাদের স্বল্প সময়ের সত্ত্বেও, উচ্চ শক্তির উপাদান লাইনের সাথে সংযুক্ত সরঞ্জামগুলিতে গুরুতর সমস্যা সৃষ্টি করতে পারে, অকাল বার্ধক্য থেকে
ধ্বংস, সেবায় ব্যাঘাত ঘটায় এবং আর্থিক ক্ষতি হয়।
বায়ুমণ্ডলীয় বজ্রপাত একটি বিল্ডিং বা ট্রান্সমিশন লাইনের বাহ্যিক সুরক্ষা (বজ্র রড) বা ধাতব কন্ডাক্টরগুলিতে ইলেক্ট্রোম্যাগনেটিক ফিল্ডের সাথে যুক্ত আবেশে সরাসরি আঘাত করে।
বহিরঙ্গন এবং দীর্ঘ লাইনগুলি এই ক্ষেত্রগুলিতে সবচেয়ে বেশি উন্মুক্ত হয়, যা প্রায়শই উচ্চ স্তরের আনয়ন গ্রহণ করে।
এটি আবহাওয়া বহির্ভূত ঘটনার জন্যও সাধারণ, যেমন
ট্রান্সফরমার সেন্টার স্যুইচিং বা মোটর সংযোগ বিচ্ছিন্ন করা বা অন্যান্য প্রবর্তক লোড সংলগ্ন লাইনে ভোল্টেজ স্পাইক সৃষ্টি করে।
টেলিকম এবং সিগন্যালিং নেটওয়ার্কগুলিতে বৃদ্ধি
সার্জেস সমস্ত ধাতব পরিবাহীতে স্রোত প্ররোচিত করে;কেবলমাত্র পাওয়ার লাইনগুলিই প্রভাবিত হয় না, তবে সমস্ত কেবলগুলিও বৃহত্তর বা কম পরিমাণে, উত্থানের ফোকাসের দূরত্বের উপর নির্ভর করে।
যদিও একটি নিম্ন কারেন্ট প্ররোচিত হয়, তবে উত্পাদিত প্রভাবটি সমানভাবে বা আরও বেশি ধ্বংসাত্মক, যোগাযোগ লাইনের সাথে সংযুক্ত ইলেকট্রনিক সরঞ্জামগুলির বৃহত্তর সংবেদনশীলতার কারণে (টেলিফোন, ইথারনেট, আর, ইত্যাদি)।
যদিও একটি নিম্ন কারেন্ট প্ররোচিত হয়, তবে উত্পাদিত প্রভাবটি সমানভাবে বা আরও বেশি ধ্বংসাত্মক, যোগাযোগ লাইনের সাথে সংযুক্ত ইলেকট্রনিক সরঞ্জামগুলির বৃহত্তর সংবেদনশীলতার কারণে (টেলিফোন, ইথারনেট, আর, ইত্যাদি)।
স্থল সংযোগের গুরুত্ব
ওভারভোল্টেজ প্রোটেক্টর (SPD) অতিরিক্ত শক্তিকে গ্রাউন্ডে সরিয়ে দেয়, তাই সংযুক্ত বৈদ্যুতিক সরঞ্জামগুলির জন্য পিক ভোল্টেজকে একটি গ্রহণযোগ্য মূল্যে সীমাবদ্ধ করে।
পর্যাপ্ত অবস্থায় একটি স্থল সংযোগ, তাই, অতিরিক্ত ভোল্টেজের বিরুদ্ধে কার্যকর সুরক্ষার জন্য একটি মূল দিক৷ স্থল সংযোগের অবস্থা পর্যবেক্ষণ করা সার্জ সুরক্ষা ডিভাইসগুলির যথাযথ পরিচালনার নিশ্চয়তা দেয়৷
ওভারভোল্টেজ প্রোটেক্টর (SPD) অতিরিক্ত শক্তিকে গ্রাউন্ডে সরিয়ে দেয়, তাই সংযুক্ত বৈদ্যুতিক সরঞ্জামগুলির জন্য পিক ভোল্টেজকে একটি গ্রহণযোগ্য মূল্যে সীমাবদ্ধ করে।
পর্যাপ্ত অবস্থায় একটি স্থল সংযোগ, তাই, অতিরিক্ত ভোল্টেজের বিরুদ্ধে কার্যকর সুরক্ষার জন্য একটি মূল দিক৷ স্থল সংযোগের অবস্থা পর্যবেক্ষণ করা সার্জ সুরক্ষা ডিভাইসগুলির যথাযথ পরিচালনার নিশ্চয়তা দেয়৷
এসপিডি পণ্য সম্পর্কেআমি
প্রযুক্তি SPD প্যারামিটার (দ্রষ্টব্য: ব্যবহারকারীর প্রয়োজন অনুসারে, Uc=140V,440V,550V, SPD-এর পরিসরের ভোল্টেজ পরিসীমা কাস্টমাইজ করা যেতে পারে):
| টাইপ নং | রেটেড ভোল্টেজ(V) Un | ক্রমাগত ভোল্টেজ Uc(V~) | স্ট্যান্ডার্ড ডিসচার্জ কারেন্ট ইন(KA) |
সর্বোচ্চ স্রাব বর্তমান Imax(KA) |
সুরক্ষা স্তর (KA~) | প্রতিক্রিয়া সময়(এনএস) |
| DGM1(2)-D5 | 220/380 |
275/320 385/420 |
5 | 10 | 1.2 | ≤25 |
| DGM1(2)-D10 | 10 | 2 | 1.6 | |||
| DGM1(2)-C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3(4)-B40 | 10 | 80 | 2.4 | |||
| DGM(4)-B60 | 60 | 100 | 2.8 | |||
| ডিজিএম-এন-পিই | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
অ্যাপ্লিকেশন এসপিডি:
• CCTV-এর জন্য SPDs প্রধানত সুপারভাইজরি কন্ট্রোল সিস্টেমের জন্য ব্যবহৃত হয়, বজ্রপাত থেকে পণ্য প্রতিরোধ করে
ধর্মঘট এবং ঢেউ
• ভিডিও সরঞ্জামগুলিকে কার্যকরভাবে সুরক্ষিত করুন এবং নিশ্চিত করুন যে চিত্রটি স্বাভাবিকভাবে প্রদর্শন করতে পারে 5. বাধা দেয়
ক্যামেরায় ট্রান্সমিশন লাইন থেকে ওভারভোল্টেজ পালস সমস্যা কার্যকরভাবে, ভিডিও এড়িয়ে চলুন
ওভারভোল্টেজ নাড়ির কারণে নজরদারি সরঞ্জামের ক্ষতি।
• পাওয়ার, ইন্সট্রুমেন্টেশন এবং কন্ট্রোলে প্রায় যেকোনো পণ্যের প্রয়োগের জন্য সার্জ সুরক্ষা অফার করে,
নেটওয়ার্ক এবং ডেটা লাইন, কক্স এবং ইত্যাদি
• রেডিও অ্যান্টেনা, জিপিএস অ্যান্টেনা, CATV, CCTV এবং স্যাটেলাইট টিভির জন্য।
