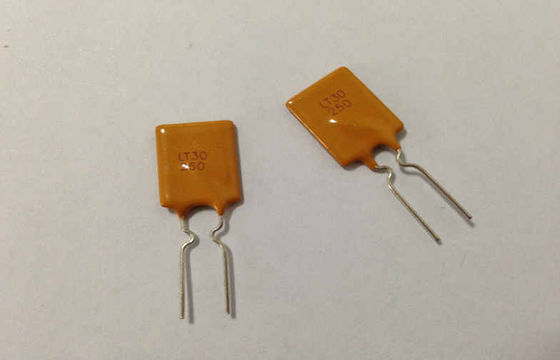

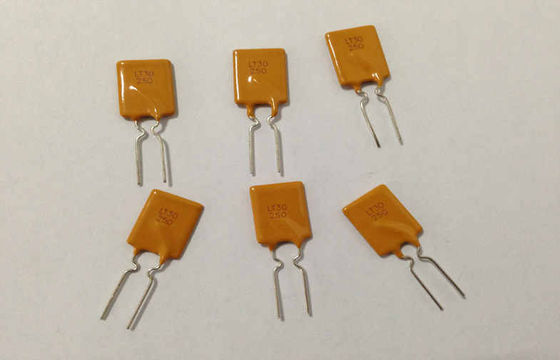

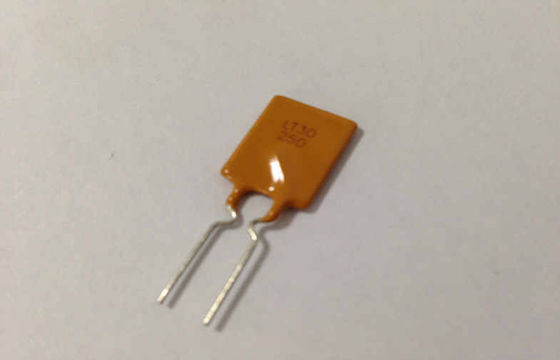

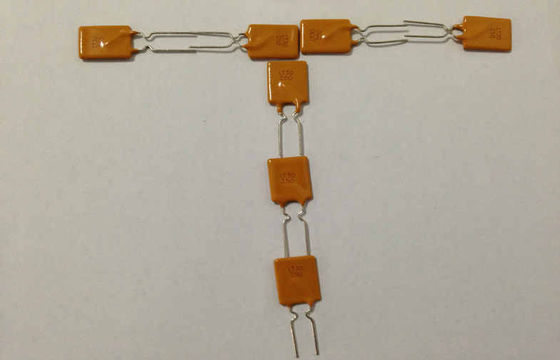

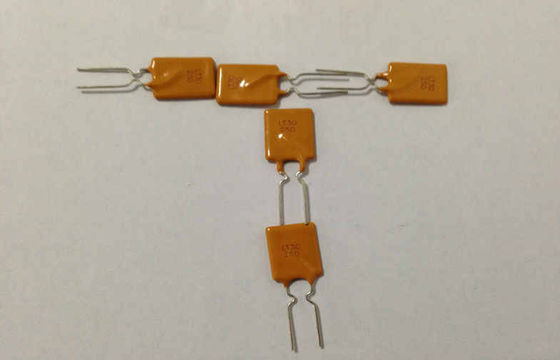

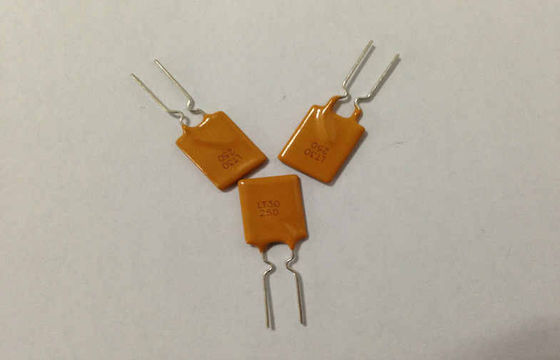

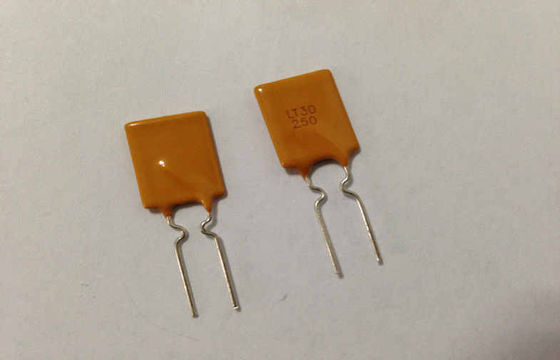

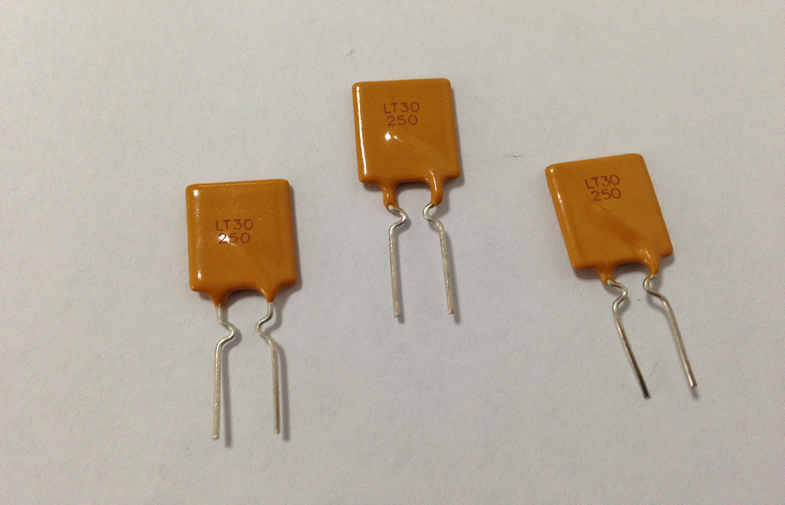

ডিপ 30V 2.5A PPTC রিসেটেবল ফিউজ, পলিসুইচ পিটিসি ডিভাইসগুলি বর্তমান প্রোটেক্টিভের জন্য
পণ্যের বিবরণ:
উৎপত্তি স্থল: | দঙ্গুআন, গুয়াংডং, চীন |
পরিচিতিমুলক নাম: | UCHI |
সাক্ষ্যদান: | ROHS,SGS,UL,VDE |
মডেল নম্বার: | LT30250 |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 5000PCS |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | বাল্ক 500PCS / ব্যাগ |
ডেলিভারি সময়: | 3 ~ 5 কার্যদিবসের |
পরিশোধের শর্ত: | টি / টি, পেপ্যাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম |
যোগানের ক্ষমতা: | 8000,000,000 পিএসএস প্রতি মাসে |
বিস্তারিত তথ্য |
|||
লক্ষণীয় করা: | polyswitch পুনরুদ্ধার ফিউজ,polyswitch পুনরুদ্ধার ডিভাইস |
---|
পণ্যের বর্ণনা
ডিপ 30V 2.5A PPTC রিসেটেবল ফিউজ, পলিসুইচ পিটিসি ডিভাইসগুলি বর্তমান প্রোটেক্টিভের জন্যদ্রুত বিস্তারিত:
• দ্রুত ট্রিপ বার এবং রিসেটেবল সুরক্ষা
• Overcurrent এবং তাপমাত্রা সুরক্ষা উপর
• বর্তমান (Ihold) এবং ভোল্টেজের বিস্তৃত পরিসীমা (Vmax) অর্ঘ
• কম প্রতিরোধের
• RoHS অনুবর্তী, সীসা মুক্ত, হ্যালোজেন-মুক্ত
বর্ণনা:
PolyTron ™ রিসেটেবল PPTCs- এর কুপার Bussmann পরিবারটি উচ্চতর পরিবেষ্টিত তাপমাত্রা বা ঘন ঘন ঘন ঘন অবস্থার অধীন সংবেদনশীল অ্যাপ্লিকেশনগুলির সুরক্ষার জন্য আদর্শভাবে উপযোগী। পিপিটিসি একটি ইতিবাচক তাপমাত্রা কোফফিন ডিভাইস হিসাবে কাজ করে। উচ্চ তাপমাত্রা এবং অত্যধিক বর্তমান ডিভাইস প্রতিরোধের কারণ এটি অনিরাপদ বর্তমান স্তরের সীমিত হবে । ডিজাইন তাপমাত্রা / বর্তমান সীমা পৌঁছানোর সময়, PPTC কার্যকরভাবে overcurrent বা উচ্চতর পরিবেশিত তাপমাত্রা অবস্থা থেকে সুরক্ষা প্রদান করতে বর্তনী "খোলা" হবে । একবার ফল্ট অপসারণ করা হয় বা পরিব্যাপ্ত তাপমাত্রা কমে যায়, পিপিটিসি স্বয়ংক্রিয়ভাবে "রিসেট করা" এবং নিরাপদ বর্তমান স্তর পরিচালনা করে, বর্তমানকে সার্কিটের মাধ্যমে প্রবাহিত করতে দেয় । পিপিটিসি সাধারণত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে ধ্রুবক আপটাইম প্রয়োজন এবং / অথবা সার্কিট না একটি ব্যবহারকারী বা সেবা প্রযুক্তিবিদ দ্বারা সহজেই অ্যাক্সেসযোগ্য পৃষ্ঠ মাউন্ট এবং রেডিয়াল প্যাকেজ পাওয়া যায়, কপার Bussmann অবসরপ্রাপ্ত PPTCs বিশ্বব্যাপী গ্রাহক সরঞ্জাম নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নতি সাহায্য ।
অ্যাপ্লিকেশন:
• চিকিৎসা সরঞ্জাম
• শিল্পকৌশল পাওয়ার এবং ট্রান্সমিশন
• হোয়াইট পণ্যগুলি
• টেলিযোগাযোগ এবং নেটওয়ার্কিং
• কম্পিউটার এবং পেরিফেরাল
• কনজিউমার এবং মোটরগাড়ি ইলেকট্রনিক্স
• ব্যাটারি এবং রিচার্জযোগ্য ডিভাইস
বিশেষ উল্লেখ:
মিলিমিটার মধ্যে পণ্য মাত্রা
অংশ সংখ্যা | একজন | বি | সি | ডি | ই | এফ | লিড | |
ম্যাক্স | ম্যাক্স | Typ। | ন্যূনতম | ম্যাক্স | Typ। | শৈলী | আকার ( Φ ) | |
LT30-090 | ছয় | 13.8 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
এলটি 30-110 | 7.8 | 14.0 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
এলটি 30-135 | 8.9 | 14.0 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
এলটি 30-160 | 9.7 | 17.0 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
এলটি 30-185 | 10.7 | 17.0 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
এলটি 30-250 | 11.7 | 19.0 | 5.1 | 7.6 | 3.0 | 0.9 | 1 | 0.6 |
এলটি 30-300 | 11.7 | 21.0 | 5.1 | 7.6 | 3.0 | 1.2 | 2 | 0.8 |
এলটি 30-400 | 14.2 | 23.0 | 5.1 | 7.6 | 3.0 | 1.2 | 2 | 0.8 |
এলটি 30-500 | 14.4 | 28.0 | 10.2 | 7.6 | 3.0 | 1.2 | 2 | 0.8 |
এলটি 30-600 | 16.7 | 28.0 | 10.2 | 7.6 | 3.0 | 1.2 | 2 | 0.8 |
এলটি 30-700 | 19.4 | 29.6 | 10.2 | 7.6 | 3.0 | 1.2 | 2 | 0.8 |
এলটি 30-800 | 21.6 | 31.9 | 10.2 | 7.6 | 3.0 | 1.2 | 2 | 0.8 |
এলটি 30-900 | 24.5 | 36.4 | 10.2 | 7.6 | 3.0 | 1.2 | 2 | 0.8 |
বৈদ্যুতিক ℃ 25 ℃
অংশ সংখ্যা | আমি এইচ | আমি টি | ভি সর্বোচ্চ | আমি সর্বোচ্চ | টি ট্রিপ | পিডি টাইপ | আর মিনিট | আর সর্বোচ্চ | |
(ক) | (ক) | (V) | (ক) | বর্তমান (ক) | সময় (গুলি) | (ওয়াট) | (Ω) | (Ω) | |
এলটি 30-090 | 0.90 | 1.80 | 30 | 40 | 4.50 | 7.1 | 0.91 | 0.07 | 0.12 |
এলটি 30-110 | 1.10 | 2.20 | 30 | 40 | 5.50 | 6.6 | 1.00 | 0.05 | 0.10 |
এলটি 30-135 | 1.35 | 2,70 | 30 | 40 | 6.75 | 7.3 | 1.11 | 0.04 | 0.08 |
এলটি 30-160 | 1.60 | 3.20 | 30 | 40 | 8.00 | আট | 1.20 | 0.03 | 0.07 |
এলটি 30-185 | 1.85 | 3.70 | 30 | 40 | 9.25 | 8,7 | 1.27 | 0.03 | 0.06 |
এলটি 30-250 | 2.50 | 5.00 | 30 | 40 | 12.50 | 10.3 | 1.34 | 0.02 | 0.04 |
এলটি 30-300 | 3.00 | 6.00 | 30 | 40 | 15.00 | 10.8 | 2.00 | 0.02 | 0.05 |
এলটি 30-400 | 4.00 | 8.00 | 30 | 40 | 20.00 | 12.7 | 2.50 | 0.01 | 0.03 |
এলটি 30-500 | 5.00 | 10.00 | 30 | 40 | 25.00 | 14.5 | 3.00 | 0.01 | 0.03 |
এলটি 30-600 | 6.00 | 12.00 | 30 | 40 | 30.00 | 16.0 | 3.50 | 0.005 | 0.02 |
এলটি 30-700 | 7.00 | 14.00 | 30 | 40 | 35.00 | 17.5 | 3.80 | 0.005 | 0.02 |
এলটি 30-800 | 8.00 | 16.00 | 30 | 40 | 40.00 | 18.8 | 4.00 | 0.005 | 0.02 |
এলটি 30-900 | 9.00 | 18.00 | 30 | 40 | 40.00 | 20.0 * | 4.20 | 0.005 | 0.01 |
আমি এইচ = বর্তমান রাখা: ডিভাইস সর্বোচ্চ 25 ℃ এখনও বাতাসে ট্রিপ করবে না যা বর্তমান।
আমি টি = ট্রিপ বর্তমান: সর্বনিম্ন বর্তমান যা ডিভাইস সবসময় 25 ℃ এখনও বাতাসে ভ্রমণ করবে।
ভি সর্বোচ্চ = সর্বোচ্চ ভোল্টেজ ডিভাইসটি রেট দেওয়া বর্তমান সময়ে ক্ষতির সম্মুখীন হতে পারে।
আমি সর্বোচ্চ = সর্বোচ্চ ফল্ট বর্তমান ডিভাইস রেট ভোল্টেজ এ ক্ষতি ছাড়া প্রতিরোধ করতে পারেন
টি ট্রিপ = নির্ধারিত বর্তমান সময়ে ট্রিপ (গুলি) সর্বোচ্চ সময়।
পিডি টাইপ = সাধারণ শক্তি অপচয়: রাষ্ট্রীয় বায়ু পরিবেশ যখন ডিভাইস দ্বারা dissipated ক্ষমতা সাধারণ পরিমাণ।
আর মিনিট = ২5 ℃ পূর্বে নড়াচড়া করার আগে ন্যূনতম ডিভাইস প্রতিরোধ।
R সর্বোচ্চ = 25 ℃ পূর্বে সর্বাধিক ডিভাইস প্রতিরোধের tripping আগে।
থার্মাল ডেরিটিং [বর্তমান তাপমাত্রা (এ) ধরে রাখা (℃)]
অংশ সংখ্যা | সর্বাধিক আবহীয় অপারেটিং তাপমাত্রা (℃) | ||||||||
-40 | -20 | 0 | 25 | 40 | 50 | 60 | 70 | 85 | |
এলটি 30-090 | 1.40 | 1.25 | 1.10 | 0.90 | 0.75 | 0.69 | 0.65 | 0.60 | 0.50 |
এলটি 30-110 | 1.75 | 1.52 | 1.33 | 1.10 | 0.99 | 0.90 | 0.80 | 0.73 | 0.63 |
এলটি 30-135 | 2.15 | 1.94 | 1.70 | 1.35 | 1.20 | 1.14 | 1.00 | 0.90 | 0.81 |
এলটি 30-160 | 2.49 | 2.21 | 1.94 | 1.60 | 1.42 | 1.31 | 1.19 | 1.03 | 0.88 |
এলটি 30-185 | 2,87 | 2.59 | 2.28 | 1.85 | 1.63 | 1.52 | 1.33 | 1.21 | 1.05 |
এলটি 30-250 | 3.82 | 3.44 | 3.03 | 2.50 | 2.17 | 2.00 | 1.81 | 1.59 | 1.39 |
এলটি 30-300 | 4.55 | 4.10 | 3.60 | 3.00 | 2.65 | 2,51 | 2.24 | 2.01 | 1.74 |
এলটি 30-400 | 6.00 | 5.40 | 4.74 | 4.00 | 3.47 | 3.28 | 2.82 | 2,63 | 2.26 |
এলটি 30-500 | 7.44 | 6.68 | 5.80 | 5.00 | 4.30 | 4,03 | 3.58 | 3,22 | 2.77 |
এলটি 30-600 | 8.90 | 7.99 | 7.08 | 6.00 | 5.13 | 4,82 | 4.27 | 3.84 | 3.30 |
এলটি 30-700 | 10.35 | 9.30 | 8,21 | 7.00 | 5.95 | 5,58 | 4.96 | 4.46 | 3.84 |
এলটি 30-800 | 11,60 | 10,60 | 9,35 | 8.00 | 6,79 | 6.36 | 5.64 | 5.07 | 4.36 |
এলটি 30-900 | 13,25 | 11,90 | 10,49 | 9.00 | 7,53 | 7.12 | 6,32 | 5,69 | 4.88 |
বিশ্বাসযোগ্যতা পরীক্ষা
পরীক্ষা | পরীক্ষা শর্ত | মেনে চলেন / প্রত্যাখ্যান করুন |
সহ্য করার ক্ষমতা | এখনও বাতাসে @ 25 ℃ | আর min ≤R≤R সর্বোচ্চ |
ট্রিপ সময় | নির্দিষ্ট বর্তমান, ভি সর্বোচ্চ , 25 ℃ | ট্রিপ থেকে সর্বোচ্চ সময় |
বর্তমান ধরে থাকুন | 30 মিনিট, আমি এইচ এ | কোন ট্রিপ |
ট্রিপ সাইকেল জীবন | ভি সর্বোচ্চ , আমি সর্বাধিক , 100cycles | কোন arcing বা জ্বলন্ত |
ট্রিপ তীব্রতা | ভি সর্বোচ্চ , 24 ঘন্টা | কোন arcing বা জ্বলন্ত |
২5 ℃ এ টাইপ-টু-ট্রিপ কার্ভ
A = এলটি 30-090
বি = এলটি 30-110
সি = এলটি 30-135
ডি = এলটি 30-160
ই = এলটি 30-185
F = এলটি 30-250
জি = এলটি 30-300
এইচ = এলটি 30-400
আমি = এলটি 30-500
জে = এলটি 30-600
K = LT 30-700
এল = এলটি 30-800
এম = LT30-900
প্যাকেজ সংক্রান্ত তথ্য
বাল্ক:
এলটি 30-090 ~ এলটি 30-185 .................................. 1000 ব্যাগ প্রতি পিসি
এলটি 30-250 ~ এলটি 30-800 ................................. ব্যাগ প্রতি .500 পিসি
এলটি 30-400 ................................................ 1000 ব্যাগ প্রতি পিসি
এলটি 30-900 ............................................... .২২ ব্যাগ প্রতি পিসি
টেপ চলচ্চিত্র:
এলটি 30-090 ~ এলটি 30-250 .................................. 300 রিস প্রতি পিসি
এলটি 30-300 ................................................ প্রতি সেকেন্ডে 2500 পিসি
এলটি 30-400 ~ এলটি 30-500 .................................। 1500 পিসি প্রতি রীল
