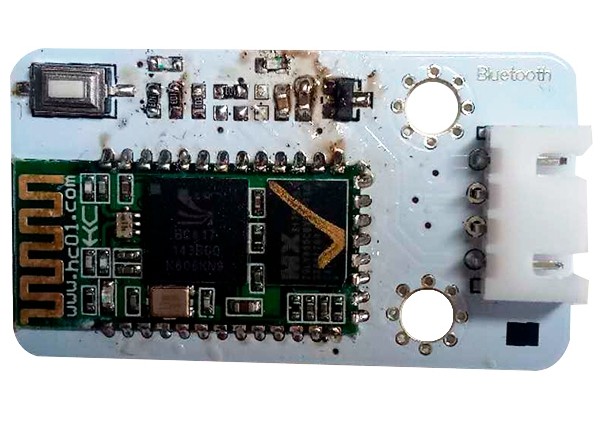

ডিজিটাল সংকেত ডুয়াল মোড ওয়্যারলেস ব্লুটুথ সেন্সর মডিউল 10m পৌঁছা দূরত্ব প্রেরণ সঙ্গে
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | Dongguan, চীন |
| মডেল নম্বার: | HY-001 (ঘ) |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | হাতে এক হাজার শেখেল |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | বপু |
| ডেলিভারি সময়: | ২ সপ্তাহ |
| পরিশোধের শর্ত: | T T |
|
বিস্তারিত তথ্য |
|||
| নাম: | ওয়্যারলেস ব্লুটুথ সেন্সর | অপারেটিং ভোল্টেজ: | 3.3V |
|---|---|---|---|
| ইনপুট ভোল্টেজ: | 5ভিডিসি | অপারেটিং ফ্রিকোয়েন্সি: | 2.4GHz |
| বড হার: | 9600 | দূরত্ব: | 10 মি (খোলা মাঠ) |
| সংকেত মোড: | ডিজিটাল সংকেত | টার্মিনাল: | xh2.54*4 |
| লক্ষণীয় করা: | তাপপ্রয়োগে নমনীয় তাপমাত্রা সেন্সর,এনটিসি প্রোবের তাপমাত্রা সেন্সর |
||
পণ্যের বর্ণনা
ডিজিটাল সিগন্যাল ডুয়াল মোড ওয়্যারলেস ব্লুটুথ সেন্সর মডিউল 10 মি সেন্ডিং রিসিভিং ডিস্টেন্স সহ
ভূমিকা
দ্যব্লুটুথ সেন্সরএকটি মাস্টার-স্লেভ ব্লুটুথ সিরিয়াল পোর্ট মডিউল।যখন ব্লুটুথ ডিভাইসটি ব্লুটুথ ডিভাইসের সাথে সফলভাবে জোড়া হয়, তখন ব্লুটুথ অভ্যন্তরীণ যোগাযোগ প্রোটোকল উপেক্ষা করা যেতে পারে এবং ব্লুটুথ সরাসরি সিরিয়াল পোর্ট হিসাবে ব্যবহার করা হবে।যখন একটি সংযোগ স্থাপন করা হয়, দুটি ডিভাইস সাধারণভাবে একটি চ্যানেল ব্যবহার করে, অর্থাৎ একই সিরিয়াল পোর্ট, একটি ডিভাইস চ্যানেলে ডেটা পাঠায় এবং অন্য ডিভাইসটি চ্যানেলে ডেটা গ্রহণ করতে পারে।অবশ্যই, এই জাতীয় চ্যানেল সংযোগ স্থাপনের জন্য কিছু শর্ত রয়েছে, অর্থাৎ, একটি AT মোড যেখানে ব্লুটুথ জোড়া এবং সংযুক্ত করা যেতে পারে।
প্রযুক্তিগত পরামিতি
পণ্যের নাম: ব্লুটুথ সেন্সর
পাওয়ার প্রয়োজনীয়তা:+3.0V -5.5V
সংকেতের ধরন: ডিজিটাল সংকেত
ইন্টারফেস মোড: xh2.54*4
পিনের সংজ্ঞা: ভিসিসি-পাওয়ার,জিএনডি-গ্রাউন্ড,টিএক্স-ডেটা পাঠান,আরএক্স-ডেটা গ্রহণ করুন
ট্রান্সমিশন দূরত্ব: উন্মুক্ত এলাকার কার্যকরী ট্রান্সমিশন দূরত্ব 10 মিটার, এবং এটি 10 মিটারের বেশি হতে পারে, তবে সংযোগের গুণমান নিশ্চিত করা হয় না।
চুক্তির চিঠি: জোড়া সফল হওয়ার পরে, এটি একটি ফুল-ডুপ্লেক্স সিরিয়াল পোর্ট হিসাবে ব্যবহার করা যেতে পারে।কোন ব্লুটুথ প্রোটোকল জানার দরকার নেই, তবে শুধুমাত্র 8-বিট ডেটা বিট, 1-বিট স্টপ বিট এবং কোনও সমতা যোগাযোগ বিন্যাস সমর্থন করে না।এটিও একটি সাধারণ যোগাযোগ বিন্যাস এবং অন্যান্য বিন্যাস সমর্থন করে না!এটি মোডে প্রবেশ করুন:টি মোডে প্রবেশ করতে ব্লুটুথ মডিউলে বোতাম এবং পাওয়ার টিপুন, পরামিতি এবং অনুসন্ধান তথ্য সেট করুন।
মাস্টার এবং স্লেভ স্যুইচ করুন: আপনি AT কমান্ডের মাধ্যমে মাস্টার এবং স্লেভ মোডের মধ্যে স্যুইচ করতে পারেন
ডিফল্ট বড রেট: 9600
ডিফল্ট পেয়ারিং পাসওয়ার্ড: 1234
ডিফল্ট নাম হল: HY
আবেদন
স্মার্ট বিল্ডিং
স্মার্ট হোম
HVAC কন্ট্রোলার
রক্ষণাবেক্ষণ
স্মার্টফোন এবং ট্যাবলেট আনুষাঙ্গিক
আরডুইনো রোবট
তারের মোড
RJ25 এর সাথে সংযোগ করা হচ্ছে
যেহেতু মি ব্লুটুথ মডিউলের (ডুয়াল মোড) পোর্টে নীল/ধূসর আইডি রয়েছে, তাই RJ25 ব্যবহার করার সময় আপনাকে মেকব্লক ওরিয়নে নীল বা ধূসর আইডি দিয়ে পোর্টটি সংযুক্ত করতে হবে।
বন্দরমেকব্লক ওরিয়নকে উদাহরণ হিসাবে নিলে, আপনি নিম্নরূপ পোর্ট 5 এর সাথে সংযোগ করতে পারেন:
ডুপন্ট তারের সাথে সংযোগ করা হচ্ছে
যখন Dupont ওয়্যারটি Arduino UNO বেসবোর্ডের সাথে মডিউল সংযোগ করতে ব্যবহৃত হয়, তখন এর RX এবং TX পিনগুলিকে যথাক্রমে ডিজিটাল পোর্ট 0 এবং 1 এর সাথে সংযুক্ত করা উচিত:
প্রোগ্রামিং গাইড
Arduino প্রোগ্রামিং
আপনি যদি একটি প্রোগ্রাম লেখার জন্য Arduino ব্যবহার করেন, লাইব্রেরি Makeblock-Library-master-এর সাহায্যে মি ব্লুটুথ মডিউল (ডুয়াল মোড) নিয়ন্ত্রণ করতে হবে।এই প্রোগ্রামটি Arduino প্রোগ্রামিং এর মাধ্যমে Arduino IDE এর সাথে মোবাইল যোগাযোগ করতে কাজ করে।যখনই মোবাইল থেকে ডেটা প্রাপ্ত হবে, সেগুলি সিরিয়াল পোর্টে প্রদর্শিত হবে।যোগাযোগের আগে, নিশ্চিত করুন যে আপনার ডিভাইসটি মি ব্লুটুথ মডিউল (ডুয়াল মোড) এর সাথে সংযুক্ত আছে এবং চলমান ফলাফল দেখতে এটিতে চিঠি পাঠান।
নীতিগত বিশ্লেষণ
ব্লুটুথ হল এক ধরনের রেডিও প্রযুক্তি যা স্বল্প দূরত্বের যোগাযোগ সমর্থন করে।ব্লুটুথ প্রযুক্তি কার্যকরভাবে মোবাইল টার্মিনালের মধ্যে যোগাযোগ সহজতর করার জন্য ব্যবহার করা যেতে পারে, এবং ডেটা ট্রান্সমিশনকে দ্রুত এবং আরও দক্ষ করে তোলে যাতে মোবাইল যোগাযোগের পথ প্রশস্ত করা যায়।ডিস্ট্রিবিউটেড নেটওয়ার্ক স্ট্রাকচার, ফাস্ট ফ্রিকোয়েন্সি হপিং (এসএফএইচ), এবং ছোট প্যাকেট প্রযুক্তি গ্রহণ করে, ব্লুটুথ 1 এমবিপিএস ডেটা রেট সহ 2.4 GHz এর গ্লোবাল আইএসএম (যেমন শিল্প, বৈজ্ঞানিক এবং চিকিৎসা) ফ্রিকোয়েন্সি ব্যান্ডে কাজ করে।
পরিকল্পিত
সেন্সর এবং অ্যাকচুয়েটর প্রকার
| তাপমাত্রা | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক তাপমাত্রা সেন্সর। |
| চাপ | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক চাপ সেন্সর। |
| এলইডি | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক এলইডি। |
| রিলে | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক রিলে। |
| ত্বরণ | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক অ্যাক্সিলোমিটার। |
| আর্দ্রতা/আদ্রতা | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক আর্দ্রতা সেন্সর। |
| পরিবেষ্টিত আলো | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক অ্যাম্বিয়েন্ট লাইট সেন্সর। |
| চৌম্বক ক্ষেত্র | স্মার্টফোন, ট্যাবলেট বা যেকোনো ব্লুটুথ ডিভাইসের সাথে বেতার যোগাযোগের জন্য ব্লুটুথ ভিত্তিক ম্যাগনেটোমিটার। |
